电涡流位移传感器型号，几种常见电涡流位移传



　　电涡流传感器是以高频电涡流效应为原理的非接触式位移传感器。前置器内产生的高频电流从振荡器流入探头线圈中，线圈就产生了一个高频电磁场。当被测金属的表面靠近该线圈时，由于高频电磁场的作用，在金属表面产生感应电流，即电涡流。该电流产生一个交变磁场，方向与线圈磁场相反，这二个磁场相互迭加就改变了原线圈的阻抗。所以探头与被测金属表面距离的变化可通过探头线圈阻抗的变化来测量。前置器根据探头线圈阻抗的变化输出一个与距离成正比的直流电压。

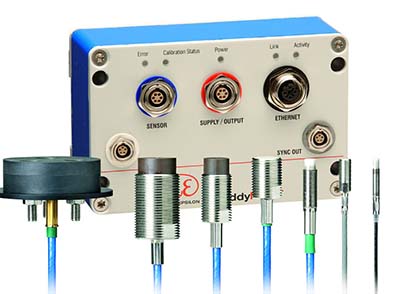

　　我们生产的系列探头头部直径有Ф3、Ф5、Ф8、Ф11、Ф14、Ф18、Ф25、Ф35、Ф36、Ф50、Ф60等规格，线性量程从0.5mm至50mm，与菲力浦、本特利产品兼容。温漂低于0.05%/℃，机械连接具有高强度、优良的抗拉、扭性能，高频同轴电缆及美观的金属铠装保护。前置器是一个电子信号处理器，它把由探头感应出来的探头端面与被测金属体的间距线性转化为电压或电流信号，送二次仪表或计算机系统。附加PPS工程塑料绝缘，安装方便。容错性设计：任意接线错误前置器不会损坏。电子线路深度负反馈技术，极高的工作稳定性。标准输出特性方程，保证了输出的一致性。可根据用户要求，具常温（0～70℃）和高温（-30℃～100℃）可选。



　　二、技术参数：



　　输出：-4～-20V、-2～-18V或者4～20mA（可根据用户需要设计）



　　工作温度：探头（-20～120）℃，延长电缆（-20～120）℃，前置器（-30～50）℃



　　线性误差：＜±2%



　　频率响应：0～5KHz



　　工作电源：-24VDC、+24VDC、±15V、AC220V（可根据用户需要设计工作电压）



　　探头直径（mm）Ф3Ф5Ф8Ф11Ф16Ф18Ф25Ф32Ф40



　　线性范围（mm）0.5124810142232



　　灵敏度（V/mm）32168422110.5
