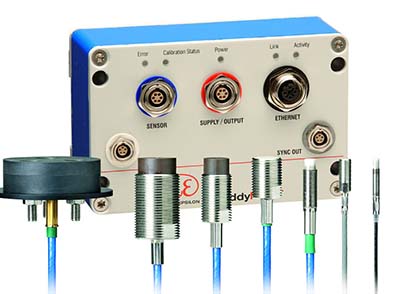

高精度电涡流传感器，高精度电涡流传感器工作

　　高精度电涡流传感器，电涡流传感器是一种经典的传感器类型,具有非接触、宽带宽、灵敏度高、可靠性好等优点,并且可以工作在恶劣的环境,具有广泛的应用需求。


　　根据目标导体厚度的不同,电涡流传感器可以划分为两种传感器类型:电涡流位移传感器和电涡流厚度传感器。这两种传感器是应用电涡流效应的自然产物,已经存在并发展了几十年,市场上有各种型号的产品。然而,这两种传感器仍然有大量的应用需求和难题需要去满足和攻克。

　　工作原理

　　高精度电涡流传感器系统中的前置器中高频振荡电流通过延伸电缆流入探头线圈，在探头头部的线圈中产生交变的磁场。当被测金属体靠近这一磁场，则在此金属表面产生感应电流，与此同时该电涡流场也产生一个方向与头部线圈方向相反的交变磁场，由于其反作用，使头部线圈高频电流的幅度和相位得到改变（线圈的有效阻抗），这一变化与金属体磁导率、电导率、线圈的几何形状、几何尺寸、电流频率以及头部线圈到金属导体表面的距离等参数有关。

　　通常假定金属导体材质均匀且性能是线性和各项同性，则线圈和金属导体系统的物理性质可由金属导体的电导率б、磁导率、尺寸因子、头部体线圈与金属导体表面的距离D、电流强度I和频率参数来描述。则线圈特征阻抗可用Z=F函数来表示。

　　通常我们能做到控制这几个参数在一定范围内不变，则线圈的特征阻抗Z就成为距离D的单值函数，虽然它整个函数是一非线性的，其函数特征为“S”型曲线，但可以选取它近似为线性的一段。于此，通过前置器电子线路的处理，将线圈阻抗Z的变化，即头部体线圈与金属导体的距离D的变化转化成电压或电流的变化，输出信号的大小随探头到被测体表面之间的间距而变化，高精度电涡流传感器就是根据这一原理实现对金属物体的位移、振动等参数的测量。
