插入式电磁流量计的原理
来源：上海瓷熙仪器仪表有限公司
发布时间：2019-11-21 05:09:05
插入式电磁流量计的原理，电磁流量计（简称EMF）是运用法拉第电磁感应定律做成的一种测量导电性液体容积流量的仪表。50时代初EMF保持了现代化运用，近些年全球范畴EMF生产量约占工业生产流量仪表数量的5%～6.5%。
70时代至今出現键控高频矩形框波激磁方法，慢慢取代初期运用的直流沟通交流激磁方法，仪表特性拥有挺大提升，获得更加普遍的运用。
2.基本原理与组织
EMF的基本概念是法拉第电磁感应定律，即电导体在电磁场中激光切割磁感线健身运动时在其两边造成感应电动势。如图所示1图示，导电率液体在垂直平分电磁场的非磁性测量管中流动性，与流动性方位竖直的方位上造成与流量成占比的磁感应电势，电动势的方向按“弗来明左手标准”，其值以下式
式中E-----感应电动势，即流量数据信号，V;k-----指数；B-----磁感应强度，T；D----测量管內径，m；---均值水流量，m/s。设液体的容积流量为，则式中K为仪表常数，K=4KB/πD。

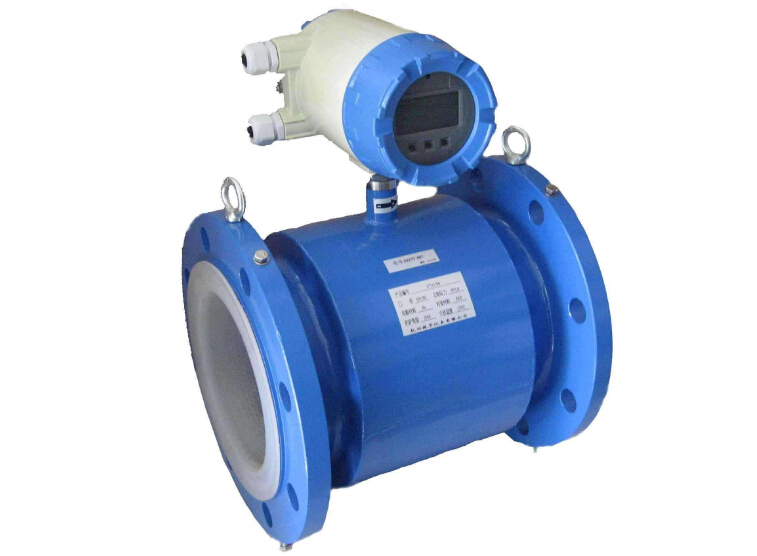

EMF由流量控制器和转化器两绝大多数构成。控制器典型性构造图示如图所示2，测量管左右配有激磁磁圈，通激磁电流量后造成电磁场越过测量管，一对金属电极装在测量管内腔与液体相触碰，找出磁感应电势，送至转化器。激磁电流量则由转化器出示。
3、优点
EMF的测量安全通道是一段无阻流检验件的光洁接管，因不容易堵塞适用测量带有固态颗粒物或植物纤维的固液二相流体力学，如木浆、煤水浆、矿浆、淤泥和废水等。
EMF不造成因检验流量所产生的工作压力损害，仪表的摩擦阻力仅是同一长短管路的压损摩擦阻力，环保节能成效显著，针对规定低摩擦阻力损害的大管经供水管**为合适。
EMF所测出的容积流量，事实上不会受到流体密度、黏度、溫度、工作压力和纯水电导率（要是在某阀值左右）转变显著的危害。
与别的绝大多数流量仪表对比，外置接管段规定较低。
EMF测量范畴度大，一般为20：1～50：1，能选流量范畴宽。满度值液体水流量可在0.5～10m/s内选中。一些型号规格仪表可在当场依据必须扩张和变小流量（比如下设4十位数电阻器设置仪表常数）无须取出作离线下载实流校准。
EMF的规格范畴比别的种类流量仪表宽，从mm到3m。能测正反面双重流量，也能测脉动流量，要是脉动頻率小于激磁頻率许多。仪表輸出实质上是线形的。
便于挑选与流体力学触碰件的原材料种类，可运用于腐蚀流体力学。
4、缺点
EMF不可以测量纯水电导率很低的液体，如石油制品和溶剂等。不可以测量汽体、蒸气和带有较多很大汽泡的液体。
通用性EMF因为内衬原材料和电气设备绝缘层材料限定，不可以用以较高溫度的液体；一些型号规格仪表用以过小于室内温度的液体，因测量在水管外凝露（或霜）而损坏绝缘层。
5、分类
销售市场上通用性商品和独特型仪表能够从不一样视角归类。如按激磁电流量方法区划，有直流电激磁、沟通交流（直流或别的頻率）激磁、高频矩形框波激磁和双频矩形框波激磁。几类激磁方法的波型见图3。
按輸出数据信号联线和激磁（或开关电源）联线的风格归类，有四线制和二线制。
按转化器与控制器拼装方法归类，有分离出来型和一体形。
按流量控制器与管路联接方式归类，有活套法兰、法兰盘夹装联接、环境卫生型联接和螺栓连接。
按流量控制器金属电极是不是与被测液体触碰归类，有触碰型和非接触型。按流量控制器构造归类，有短管型和插进型。
按主要用途归类，有通用性、隔爆型、环境卫生型、防侵水型和深潜型等。
