树脂微小齿轮流量计

简要描述：树脂通常是指受热后有软化或熔融范围，软化时在外力作用下有流动倾向，常温下是固态、半固态，有时也可以是液态的有机聚合物。广义上的定义，可以作为塑料制品加工原料的任何高分子化合物都称为树脂，而树脂微小齿轮流量计是针对树脂这类高粘度介质，需要在较低阻力（压损）的情况下，对微量液体进行精密计量，在齿轮转动极

在线咨询联系我们

产品详情

产品介绍

树脂通常是指受热后有软化或熔融范围，软化时在外力作用下有流动倾向，常温下是固态、半固态，有时也可以是液态的有机聚合物。广义上的定义，可以作为塑料制品加工原料的任何高分子化合物都称为树脂，而树脂微小齿轮流量计是针对树脂这类高粘度介质，需要在较低阻力（压损）的情况下，对微量液体进行精密计量，在齿轮转动极其缓慢的情况下的微量转动，仍能给出足够多的脉冲数。

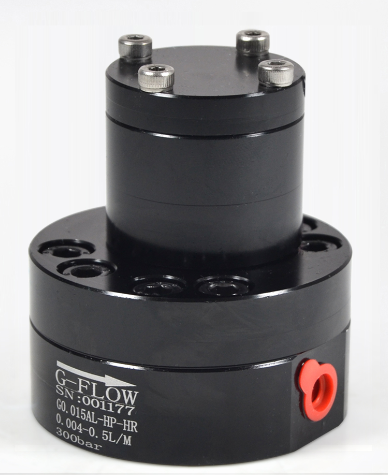

树脂微小齿轮流量计

工作原理

树脂微小齿轮流量计的工作原理

树脂微小齿轮流量计采用的是容积式流量计，又称定排量流量计，简称PD流量计（positive displacement meter），在流量仪表中是精度最高的一类。它利用机械测量元件把流体连续不断地分割成单个已知的体积部分，根据测量室逐次重复地充满和排放该体积部分流体的次数来测量流体体积总量。


产品参数

树脂微小齿轮流量计的技术参数

脉冲频率	0.00025 ml/pulse
流量范围	0.004~500ml/min
可测量粘度高达	10000pa.s
计量精度	0.5级
测量范围宽最高可达	100:1
供电	5-26VDC
工作温度	-40~80℃ ，高温可定制
压力	50bar ，高压可定制
输出信号	超高频率方波脉冲输出

树脂微小齿轮流量计的结构

K系数	0.00025ml/P
连接尺寸	G1/8
流量范围	0.004~500ml/min
齿轮材质	SS316L
壳体材质	AL

选型技巧

树脂微小齿轮流量计的选型技巧

微型流量流量计选型时，客户需要提供介质、口径、流量范围、温度、压力，以及材质的选择、机械显示还是LCD显示、是否需要归零功能、是否需要过滤器、是否需要脉冲输出或者4-20ma输出...

规格	流量范围
LC-10	0.04-0.4m³/h
LC-15	0.4-1.5m³/h
LC-20	0.8-3m³/h
LC-25	1.5-6m³/h
LC-40	3-15m³/h
LC-50	5-24m³/h
LC-65	8-40m³/h
LC-80	10-50³/h
LC-80	12-60³/h
LC-100	16-80³/h
LC-100	20-100³/h
LC-150	22-130³/h
LC-150	32-190³/h

使用/安装/应用

树脂微小齿轮流量计的安装方式

树脂微小齿轮流量计现场正确的安装方式，水平安装和垂直安装。

树脂微小齿轮流量计和其他产品不一样，表头不是朝上，是朝侧面。这样的安装，齿轮摩擦耗损小，寿命长，精度好。

树脂微小齿轮流量计可以水平或垂直安装，安装时应使流量计的椭圆齿轮转动轴与地面平行，前端一般都安装过滤器。

定量齿轮流量计安装示意图
