重油微小齿轮流量计

简要描述：重油是原油提取汽油、柴油后的剩余重质油，其特点是分子量大、黏度高。重油又称燃料油，呈暗黑色液体，这种油就比较粘稠，难挥发。所以一旦上岸，很难清除。主要是以原油加工过程中的常压油，减压渣油、裂化渣油、裂化柴油和催化柴油等为原料调合而成，而重油微小齿轮流量计是针对这种高粘度介质的一款流量计，其特点是针对

在线咨询联系我们

产品详情

重油是原油提取汽油、柴油后的剩余重质油，其特点是分子量大、黏度高。重油又称燃料油，呈暗黑色液体，这种油就比较粘稠，难挥发。所以一旦上岸，很难清除。主要是以原油加工过程中的常压油，减压渣油、裂化渣油、裂化柴油和催化柴油等为原料调合而成，而重油微小齿轮流量计是针对这种高粘度介质的一款流量计，其特点是针对高粘度介质，需要在较低阻力（压损）的情况下，对微量液体进行精密计量，在齿轮转动极其缓慢的情况下的微量转动，仍能给出足够多的脉冲数。

重油微小齿轮流量计

重油微小齿轮流量计的流量范围

k系数：0.00025 mL/P

G0.015HR 0.004~500 mL/min

k系数： 0.0006 mL/P

G0.025HR 0.008~1 L/min

k系数： 0.0008 mL/P

G0.04HR 0.02~2 L/min

k系数： 0.003 mL/P

G0.2HR 0.16~8 L/min

k系数： 0.006 mL/P

G0.4HR 0.2~20 L/H

k系数： 0.01 mL/P

G1.0HR 0.4~40 L/H

k系数： 0.02 mL/P

G2.0HR 1~60 L/min

重油微小齿轮流量计的结构特点

根据齿轮马达原理，测量齿轮由液流驱动，齿轮在测量腔内无接触运行，采用低摩擦球轴承或滑动轴承，齿轮的运动由位于盖板内的无接触的传感器监测，传感器室和计量器室之间安装了一块非磁性抗压隔板，当计量机构转动一个齿时，传感器发出一个信号，对应一个齿容量 Vgz，通过前置放大器将信号转换为方波信号。

重油微小齿轮流量计的技术参数

大耐压环境温度	–30°C – +60°C
介质温度	–60°C – +150°C
壳体材料	不锈钢316L
齿轮材料	不锈钢316L
轴承	不锈钢球轴承,钨钢合金滑动轴承
大允许杂质粒子介质尺寸（单位：μm）	20μm
测量范围	0.016-80 L/min
精度（测量值）	±0.5%当 ≥20 mm2/s 时
粘度	1~1000000mm2/s
大耐压	40MPa

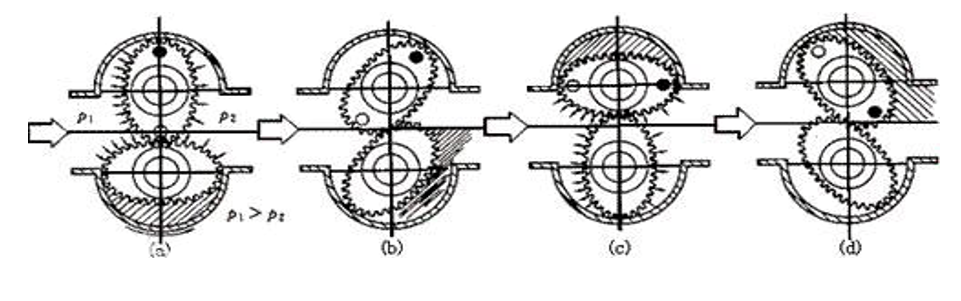

聚乙烯醇椭圆齿轮流量计的工作原理

通过两个相互啮合的齿轮把介质切割为一个个单独的体积部分；

统计计量室的充满和排放次数；

根据充满和排放的次数计算流体的总体积。

聚乙烯醇椭圆齿轮流量计又称为定排量流量计，简称PD流量计，在流量仪表中是精度最高的一类。在流量仪表中是精度较高的一类，特别适用于高粘度介质流量的测量。

如果您对此商品感兴趣，可直接联系客服：189-3076-6208
