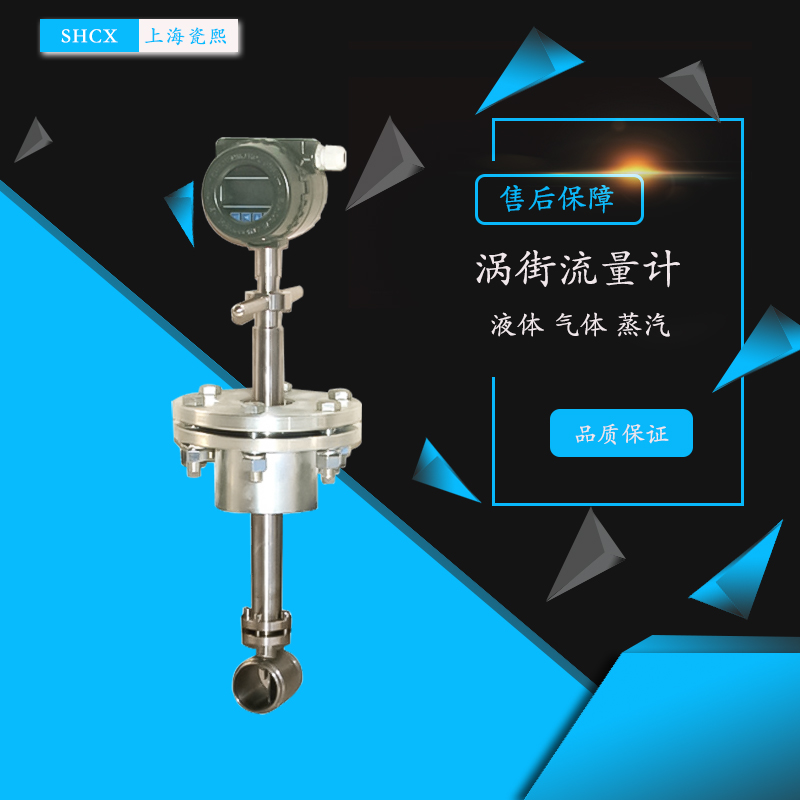

法兰式涡街流量计

法兰式涡街流量计指的是法兰盘连接方式的涡街流量计，主要用于工业管道大口径、大管道介质流体的流量测量(如气体、液体、蒸气等多种介质)。

温压补偿可以分为内部温压补偿和分体式温压补偿，内部温压补偿指的是温压补偿一体化，温度，压力信号整合到涡街表头上，一体显示；分体式温压补偿指的是温度计和压力传感器单独安装在管道上，由二次仪表显示即可。

法兰式涡街流量计主要特点

高可靠性：传感器安装在三角挡体的外部，不存在取压孔堵塞的现象，内部无运动部件，无机械部件维修，现场免维护。

模块化设计：转换器采用高性能微功耗工业级的十六位MCU作为主芯片，先进的SMD表面贴装工艺生产，及可靠的EMC技术设计，模块化设计，外部几平看不见电阻电容等分立器件。

丰富的信息显示：采用专门为本表设计的LCD液晶显示屏，高亮度背景光设计，可清晰地显示瞬时流量和累积流量等测量数据，并可选择显示输出电流、流速、流量百分比等信息，三个按键可编程操作，非常方便地设置仪表的各种参数，并可通过LCD清晰显示各种参数的设置值，还有上下限报警信息。

法兰式涡街流量计产品参数

测量介质：液体、气体、蒸汽

测量精度：液体：+1.0%，气体：±1.5%;测量口径：DN15-DN500，量程比：20：1

温度范围：-50~+300°C环境温度：-25~+55°℃

连接方式：加持式(LU411)、法兰式(LU412)结构形式：一体型、分离型

数据保护：数据存储在E2PROM内，可长期断申保存现场显示：液晶带背光显示

防爆等级：ExiaⅡCT6(本安)、ExdⅡCT6(隔爆)防护等级：IP65

抗震性能：加速度1g(9.8m/s)

输入输出：24VDC/二线制4~20mA/HART

法兰式涡街流量计工作原理

法兰式涡街流量计以卡尔曼涡街理论为基础，当流体经过非线性型的三角挡体时，在挡体的两侧产生交替的漩涡信号在挡体的后面安装有检测漩涡信号的传感器，该传感器采用压电晶体作为敏感检测元件，检测该漩涡信号，用配套的模拟电路和数字电路将该信号转换为与流量成比例输出的电流信号或脉冲信号，现场液晶显示瞬时流量和累计流量。

法兰式涡街流量计选型技巧

计算流量范围

• 测量液体：直接查看用户提供的流量范围是否在流量计的可测量范围内。

• 测量气体：将气体的标准体积(Nm3/h)换算成工况体积流量，看是否在流量计的可测量范围内。

• 测量蒸汽：认真分析介质温度和压力，确定蒸汽的工作状态属于饱和蒸汽还是过热蒸汽，根据温度和压力，计算出蒸汽的密度，将用户提供的质量流量(T/h)换算成工况下的体积流量，看是否在流量计的可测量范围内。

1. 初步确定口径，看是否需要缩/扩径(可能需要缩径);

2. 确定最大流量下的压力损失，看是否能满足用户的要求(可能需要缩径);

3. 确定表体的最佳直径;

4. 根据介质温度的高低或现场读数的方便性，选择一体型或分离型连接;

5. 根据介质温度选择传感器的类型;

6. 根据用户的适用场合确定是否需要法兰式;

7. 配置合适温度、压力变送器、流量积算仪，选型完毕。

法兰式涡街流量计安装要求

• 直管段：必须有足够长的直管段，(至少10D，后5D)，流动分布应尽可能不受扰动。

• 保证仪表内径与管道内径一致，密封垫片的内沿要和管道内沿齐平。

• 选择合适的安装位置：流量计的放置方向，见高温介质和低温介质见安装图。温度和压力变速器的位置选择，带温度、压力补偿;a=(3~5D).b=(4~8D)，压力变送器可以选择安装在涡街的上游，但温度传感器一般放置在流量计的下游。

• 调节阀：流量调节阀要安装到流量计的下游，调节阀和流量计之间要有足够的直管段。

以上就是《法兰式涡街流量计》产品方面的介绍，如果您不知道如何选型或者有其他方面的疑问，欢迎在线给我们留言。
