超声波流量计
管段式超声波流量计

管段式超声波流量计

简要描述:管段式超声波流量计指的是主机和传感器均安装在测量管段上的超声波流量计(属于一体式流量计),它的防护等级一般比较高,为IP86级别。管段式超声波流量计仪表盘的操作技巧简单易上手,菜单栏框架简要实用,并配备磁棒,在防爆区不需要开盖就可以操作。通过FluxData软件(可选),管段式超声波流量计还可以传送数据到PC中,直观

  • 产品详细
  • 工作原理
  • 选型技巧
  • 安装要求

管段式超声波流量计指的是主机和传感器均安装在测量管段上的超声波流量计(属于一体式流量计),它的防护等级一般比较高,为IP86级别。

管段式超声波流量计仪表盘的操作技巧简单易上手,菜单栏框架简要实用,并配备磁棒,在防爆区不需要开盖就可以操作。通过FluxData软件(可选),管段式超声波流量计还可以传送数据到PC中,直观分析测量结果和数据管理。

上海瓷熙仪器仪表有限公司是集管段式超声波流量计生产销售为一体的厂家,免费为您提供管段式超声波流量计的选型,解答管段式超声波流量计工作原理、安装规范、怎么使用等等问题。采购热线:189-3076-6208

管段式超声波流量计


管段式超声波流量计特点

超声波的特点是通过流速测流量,根据水的流速可算出流量

计算方式:π(3.14)*r(半径即1/2D(Mm/1000=m)2*V(流速)*3600=(流量)Nm3/h。

即3.14*(口径/半径/1000)*最小流速*3600=最小流量。

即3.14*(口径/半径/1000)*最大流速*3600=最大流量。

流速在0.03m/s至0.3m/s之间就可以。

管段式超声波流量计优点

它既可以测量大管径的介质流量

也可以用于不易接触和观察的介质的测量。

它的测量准确度很高,几乎不受被测介质的各种参数的干扰,尤其可以解决其它仪表不能的强腐蚀性、非导电性、放射性及易燃易爆介质的流量测量问题。

管段式超声波流量计缺点

现今所存在的缺点主要是可测流体的温度范围受超声波换能铝及换能器与管道之间的耦合材料耐温程度的限制,以及高温下被测流体传声速度的原始数据不全。目前我国只能用于测量200℃以下的流体。

以上就是管段式超声波流量计产品方面的介绍,如果您不知道如何选型或者有其他方面的疑问,欢迎在线给我们留言。


管段式超声波流量计工作原理

管段式超声波流量计工作原理

当超声波在液体中传播时,液体的流量将传播时间产生微小变化,其传播时间的变化正比于液体的流速,零流量时,两个传感器发生和接收声波所需的时间完全相同(唯一可时间测量零流量的技术),液体流动时,逆流方向的声波传输时间大于顺流方向的声波传输时间。

其关系符合下面表达式:θ(西塔)为声束与液体流动方向的夹角、M为声束在液体直线传播次数、Tup为声束在正方向上的传播时间、Tdown为声束在逆方向上的传播时间、DT=Tup-down、时差 F=900 * π * D2 * V。

其中F为瞬时流量(单位:立方米/小时)、D为管段内径(单位:米)、V为流速(单位:米/秒)。


管段式超声波流量计选型技巧

管段式超声波流量计选型技巧

  • 流量范围?(最大流量、额定流量、常用流量、最小流量)

  • 管道尺寸?(内径、外径)

  • 什么介质?(适用各种液体)

  • 使用压力?(使用压力和管道设计压力不同)

  • 介质温度?(最高温度不能超过160度)

  • 要求准确度?( +/-1% )

  • 供电电源?(24V还是220V,电池供电)

  • 产品要求?(管道式,壁挂式,手持式,便携式,模块)

  • 传感器要求?(小型传感器,中型传感器,大型传感器,插入传感器,支架传感器)

  • 还需要了解现场安装的条件和要求:如管段式、信号输出、 CE标志、防爆标志、环境条件等等。


管段式超声波流量计安装要求

安装位置选择安装管段对测试精度影响很大,所选管段应避开干扰和涡流这两种对测量精度影响较大的情况,一般选择管段应满足下列条件:1、避免在水泵、大功率电台、变频,即有强磁场和震动干扰处安装机器;2、选择管材应均匀致密,易于超声波传输的管段;3、要有足够长的直管段,安装点上游直管段必须要大于10D(注:D=直径),下游要大于5D;4、安装点上游距水泵应有30D距离;5、流体应充满管道;6、管道周围要有足够的空间便于现场人员操作,地下管道需做测试井,测试井如下:

安装方式超声波流量计一般有两种探头安装方式,即Z法和V法。

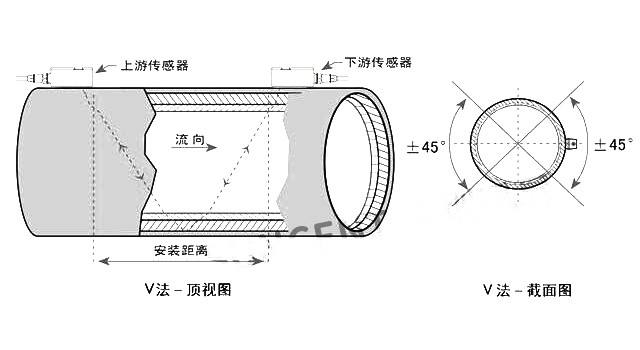

1.V法安装

管段式超声波流量计传感器V法安装

超声波流量计传感器V法安装一般情况下,外夹式超声波流量计采用V法是比较标准的安装方法,使用方便,测量准确,安装时两传感器水平对齐,其中心线与管道轴线水平即可,可测管径范围为DN15mm-DN400mm。

2.Z法安装

管段式超声波流量计传感器Z法安装

超声波流量计传感器Z法安装当管道很粗或由于液体中存在悬浮物、管内壁结垢太厚或衬里太厚等原因,造成V法安装信号弱,机器不能正常工作时,就需要选用Z法安装。Z法的特点是超声波在管道中直接传输,没有反射(称为单声程),信号衰耗小。Z法安装可测管径范围为100mm至6000mm。现场实际安装时,建议200mm以上的管道都要选用Z法安装。
