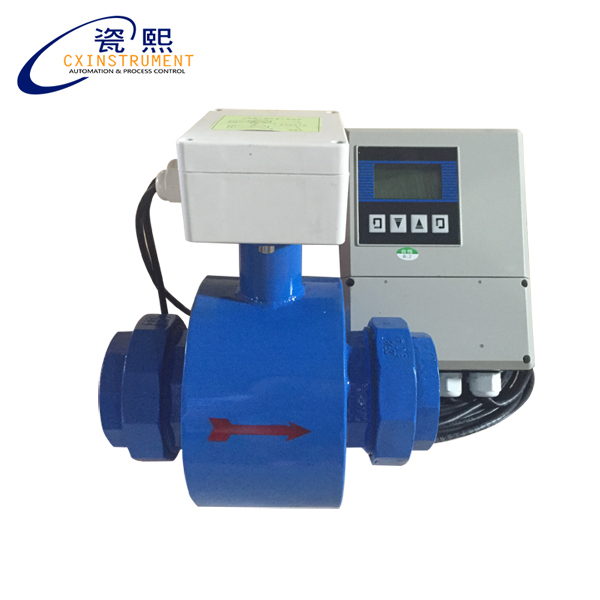

分体式电磁流量计

分体式电磁流量计指的是转换器和传感器分开安装的电磁流量计，它是区别于一体式电磁流量计而言的。

分体式电磁流量计由传感器和转换器组成，传感器安装在测量管道上，转换器被安装在离传感器30米内或100米内的场合，两者间由屏蔽电缆连接。

下面小编就介绍一下分体式电磁流量计的工作原理、选型技巧、安装要求等等，采购热线：189-3076-6208。

分体式电磁流量计的组成部分

电磁流量计由传感器、转换器、电缆连接线三部分组成，缺一不可。

如电缆连接线很短，安装在流量计壳体内，传感器与转换器组成一体型流量计。

如传感器与转换器分开独立安装，则称分体型电磁流量计。

切记电缆连接线也是电磁流量计的重要组成部分。

分体式电磁流量计的特点

测量管内无阻尼结构(空管)

压损小，可测量固液二相介质的体积流量

——对比仪表:机械式流量计(涡轮)，差压式流量计(孔板)

测量体积流量与被测介质诸多物理量无关

如被测介质的温度、压力、密度、粘度、电导率(必须大于一定值)参数变化，不必进行修正和补偿

——对比仪表:转子流量计

量程比宽

量程比宽(1:100)，且输出信号与被测介质体积流量成线性关系

——对比仪表:转子流量计(1:10)

对流量测量管前后直管段要求低

前置直管段L1>5D，后置直管段L2>2D(D为测量管直径)

分体式电磁流量计十种不同分类形式

• 按传感器和转换器安装位置划分:一体型、分体型和墙挂型，盘装型；

• 按传感器结构划分:分体式和插入式；

• 按有无法兰划分:法兰式和夹持式；

• 按防护等级划分:防喷淋型和潜水型；

• 按使用与防爆区域划分:分体式和非分体式；

• 按传感器承压能力划分:普通型和高压型；

• 按传感器有无电极划分:电极型和电容型；

• 按转换器电路型式划分:模拟电路型和智能型；

• 按电源和输出线传输线数量划分:二线制和四线制；

• 按电源供给类别划分:交流供电、直流供电和分体式型式。

分体式电磁流量计的工作原理

基本原理（如下图所示）基于法拉第电磁感应定律:E=K*B*D*V,其中E是感应电动势;K是仪表常数;B是磁感应强度;D是测量管直径;V是平均流速。

由基本原理引申三个重要概念

只能测量导电介质

电导率限制条件6≥1-5uS/cm(水>20uS/cm)

(低电导率>0.05uS/cm使用专用仪表)

不能测量非导电介质，如气体，油类，如介质含有大量气体，产生测量严重波动。

必须存在磁场

励磁电流流经测量管上下励磁线圈产生磁场。励磁线圈断路，流量计不工作，励磁电流稳定性直接影响仪表测量。

测量管必须为非导磁材料，保证磁场穿过导管

(测量管应采用不锈钢材质)。

实际测量值为流体流速

电磁流量计实际测量介质的流速(它是速度式流量计)。

分体式电磁流量计的选型技巧

必须参数:

最基本参数:工艺管径和流量范围；

环境工况条件:防护等级、防爆要求、电源电压、工艺管道材质；

被测介质的理化性能:电导率、温度、压力、含气泡，固体颗粒成分、腐蚀性--决定电极材料，型式、衬里材料。

有助更精确选型的参数:

对仪表结构要求——一体、分体选择、分体型应提供电缆长度需求；

对仪表精度要求——确定使用转换器规格；

对仪表输出信号、显示内容、通讯接口及可操作性的要求——决定转换器型号。

选型原则:

保证满足测量现场的工况条件；

达到仪表使用的精度与功能要求；

力求价格便宜适中。

分体式电磁流量计电极的选择

1、电极材料：不锈钢

耐蚀及耐磨性能：用于工业用水、生活用水、污水等具有弱腐蚀性的介质，适用于石油、化工、钢铁等工业部门及，市政、环保等领域。

2、电极材料：哈氏合金B

耐蚀及耐磨性能：对沸点以下的一切浓度的盐酸有良好的耐蚀性，也耐分体式电磁、磷酸、氢氟酸、有机酸等非氯化性酸、碱，非氧化性盐液的腐蚀。

3、电极材料：哈氏合金C

耐蚀及耐磨性能：能耐非氧化性酸，如硝酸、混酸、或铬酸与分体式电磁的混合介质的腐蚀，也耐氧化性盐类如：Fe，Cu下或含其他氧化剂的腐蚀，如高于常温的次氯酸盐溶液、海水的腐蚀

4、电极材料：钛

耐蚀及耐磨性能：能耐海水、各种氯化物和次氯酸盐、氧化性酸(包括发烟分体式电磁)、有机酸、碱的腐蚀。不耐较纯的还原性酸(如分体式电磁、盐酸)的腐蚀，但如酸中含有氧化剂(如硝酸、Fc++、Cu++)时，则腐蚀大为降低。

5、电极材料：钽

耐蚀及耐磨性能：具有优良的耐蚀性和玻璃很相似。除了氢氟酸、发烟分体式电磁、碱外，几乎能耐一切化学介质(包括沸点的盐酸、硝酸和l
50℃以下的分体式电磁)的腐蚀。在碱中刁;耐蚀。

6、电极材料：铂/钛合金

耐蚀及耐磨性能：几乎能耐一切化学介质，但不适用于王水和铵盐。

7、电极材料：不锈钢涂覆碳化钨

耐蚀及耐磨性能：用于无腐蚀性，强磨损性的介质。

备注：由于介质种类繁多，其腐蚀性又受温度、浓度、流速等复杂因素影响而变化，故本表仅供参考。用户应根据实际情况自己做出选择，必要时应做拟选材料的耐腐试验，如挂片试验。

分体式电磁流量计衬里的选择

1、聚四氟乙烯(F4)：

a、主要性能：是化学性能最稳定的一种塑料，能耐沸腾的盐酸、分体式电磁、硝酸和王水，也能耐浓碱和各种有机溶剂。不耐三氟化氯、高温三氟化氯、高流速液氟、液氧、自氧的腐蚀。

b、最高介质温度：

一体型：70℃

分离型：100℃ 150℃ (需特殊订货)

c、适用范围：浓酸、碱等强腐蚀性介质、卫生类介质。

2、聚全氟乙丙烯(F46)：

a、主要性能：同F4，耐磨性、抗负压能力高于F4。

b、最高介质温度：

一体型：70℃

分离型：100℃ 150℃ (需特殊订货)

c、适用范围：浓酸、碱等强腐蚀性介质、卫生类介质。

3、聚氟合乙烯(Fs)：

a、主要性能：适用温度上限较聚四氟乙烯低，但成本也较低。

b、最高介质温度：

一体型：70℃

分离型：80℃

c、适用范围：浓酸、碱等强腐蚀性介质、卫生类介质。

4、聚氯丁橡胶：

a、主要性能：有极好的弹性，高度的扯断力，耐磨性能好。耐一般低浓度酸、碱、盐介质的腐蚀，不耐氧化介质的腐蚀。

b、最高介质温度：

一体型：70℃

分离型：80℃ 120℃ (需特殊订货)

c、适用范围：水、污水、弱磨损性的泥浆矿浆。

5、聚氨酯橡胶：

a、主要性能：耐磨性能极强。耐腐蚀性能较差。

b、最高介质温度：

一体型：70℃

分离型：80℃

c、适用范围：中性强磨损的矿浆、煤浆、泥浆。

分体式电磁流量计安装调试要求

(一)传感器上箭头方向必须与实际流量方向一致，如反向安装，转换器菜单中流动方向一项必须更正。

(二)必须保证满管测量状态

(三)前后直管段的要求，注意前后直管段从电极处开始计算。

分体式电磁流量计的安装要求无干扰：

1、传感器必须良好的接地：给信号源参考零电位，使被测介质与大地相连通，安全性要求(如雷击)，抗外界干扰。注：转换器部分已通过电缆线接地，无须再行接地，以免因电位不同而引入干扰；

2、避免外界磁场干扰；

3、避免剧烈振动；

4.法兰面差距小于0.5mm。

以上就是分体式电磁流量计产品方面的介绍，如果您不知道如何选型或者有其他方面的疑问，欢迎在线给我们留言。
