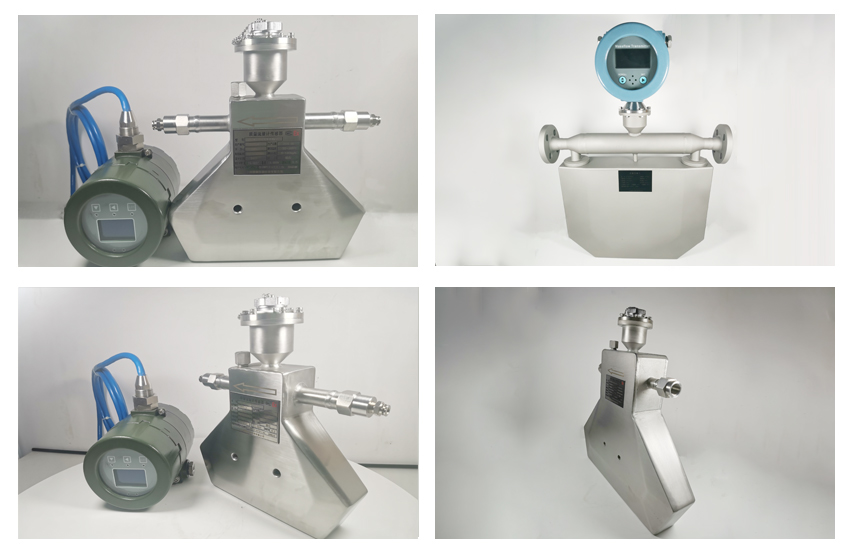

科里奥利流量计

科里奥利流量计简称科氏力流量计，是一种利用流体在振动管道中流动时产生与质量流量成正比的科里奥利力原理来直接测量质量流量的装置，由流量检测元件和转换器组成。

科里奥利质量流量计实现了质量流量的直接测量，具有高精度，可测多重介质和多个工艺参数的特点，广泛应用于石化，制药，食品等行业。

上海瓷熙仪器仪表有限公司是集科里奥利流量计生产销售为一体的厂家，免费为您提供科里奥利流量计的选型，解答科里奥利流量计工作原理、安装规范、怎么使用等等问题。采购热线：189-3076-6208

技术参数

• 管道公称直径：DN2,3,6,10,DN15,25,32,40, 50,65,80,100,150,200mm(定制)；

• 介质:液体,气体,颗粒物,浆液；

• 显示:瞬时+累积+密度+温度(质量流量、密度、温度、体积流量、%浓度)；

• 流量范围:kg/h t/h g/min(体积) 所有单位可以设置,订货前说；

• 精度:在0.1%-0.2%之间，出厂检定最高精度达到0.1%；

• 介质温度:-20-+140C(-60-+200C)；

• 供电:24VDC (220VAC)；

• 输出信号:4-20mA+脉冲; HART;Modbus；

• 材质:测量管SS316L,壳体SS304；

• 压力:最大压力可以做到42MPa；

• 连接:螺纹连接和法兰连接(卡箍)；

• 一体式 ,分体式，带防爆 防护等级:IP67。

科里奥利流量计工作原理

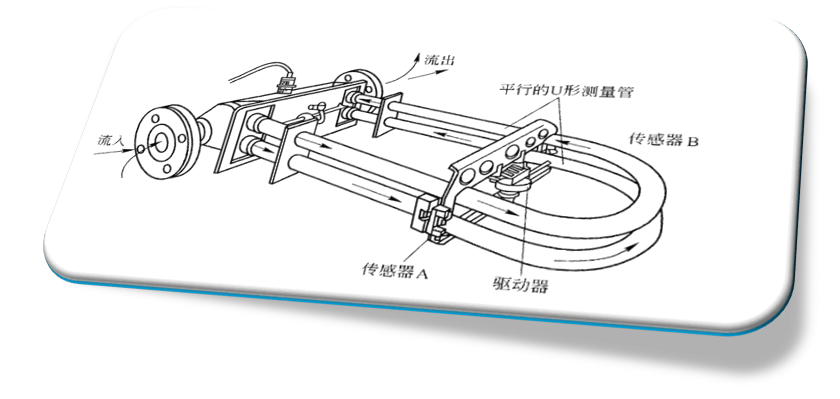

质量流量计的结构是双弯管结构，其测量原理是通过测量作用于双弯管上的科里奥利力(简称科氏力)来检测管道中的质量流量。

当满足两个条件：(1)双弯管以一定的频率振动，(2)管道中有流体流动时，就会产生一种新的力——科氏力，这个力是由管道振动和管道流体流动合成产生的附加力，这个力在弯管上产生了扭矩，使得弯管对称其中心线发生扭转。通过在弯管两侧的位移传感器检测其电信号，再对电信号进行处理，直接得出质量流量。

科里奥利流量计选型技巧

流量范围?(最大流量、额定流量、常用流量、最小流量)

管道尺寸?(内径、外径)

什么介质?(密度或比重，和粘度)

使用压力?(使用压力和管道设计压力不同)

介质温度?(高温和低温都需要特殊加价)

要求准确度?(产品精度)

供电电源?(24V还是220V)

过程连接?(法兰，螺纹，卡箍，变径等)

还需要了解现场安装的条件和要求：如电缆长度、信号的制式、 CE标志、防爆标志、环境条件等等。

科里奥利流量计安装要求

在一些安装条件比较狭小的场所需要用软管把管道牵引出来安装到边上。需要在边上做一个架子，把流量计固定起来，同时要注意，流量计不能顶住架子，要有缝隙。

科里奥利质量流量计安装时要求两端有支撑，现场只有一个四分管径的该型流量计，流量计个头太大，四分管不足以支撑住这么重的东西，管子都压弯了，有人在流量计本体下面加了一支撑，这样是不是影响流量计的准确性?

答:会影响到质量流量计，主要是会造成谐振。最好在管道上做支撑，不能在流量计传感器上直接支撑，而是将2个支撑架或悬架对称安装在坚实的管道上，且靠近，不过接头处不能有张力;要远离强电磁干扰，电流干扰。

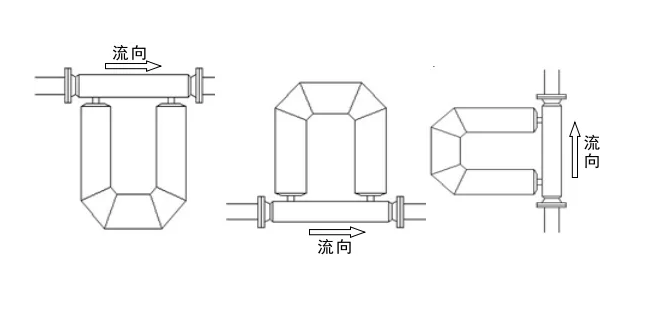

(1)若被测流体介质是液体，一般采用外壳朝下安装传感器，以避免空气聚积在传感器测量管内;

(2)若被测流体介质是气体，一般采用外壳朝上安装传感器，避免冷凝液聚积在传感器测量管内;

(3)若被测流体介质是液体、固体的混合浆液时，则可将传感器安装在垂直管道上，这可避免微粒聚积在传感器测量管内。此外，如果工艺管线需要用气体和蒸汽清扫，这种安装方式也便于清扫，但这种安装方式相较前二种而言难于固定，且压损较大。

以上就是《科里奥利流量计》的产品介绍，如果您对于工作原理、选型安装方面还有什么疑问，欢迎在线咨询我们的客服人员。
