产品详情

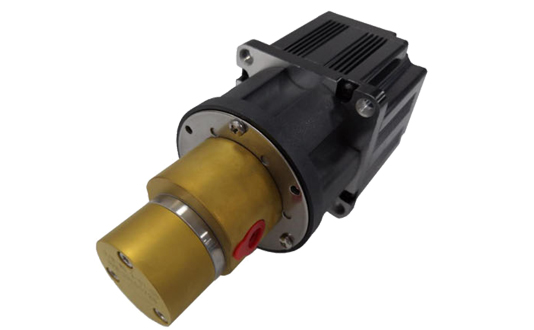

CX-W-57系列磁力泵 (无刷电机)产品图

磁力泵采用直流无刷电机为动力驱动齿轮泵工作。配置无刷电机驱动器，实现电机功能控制，具备测速、转速可调和正反转功能，与上位机联接可实现智能控制，特别适合频繁启停的工作场合，如液体灌装。可选择步进电机或伺服电机作驱动动力。

CX-W-57系列磁力泵 (无刷电机)产品选型

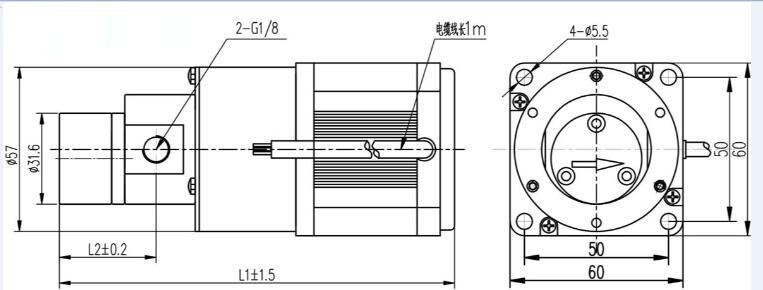

产品尺寸图

产品尺寸图

泵体型号	电机型号	L1(mm)	L2(mm)	压力（bar）	重量（kg）	泵体材质	齿轮材质	额定电流（A）	进出口尺寸
W-0.15-57	DC24V-50W	137.1	32.8	8	1.1	不锈钢氮化钛涂层	WC	3	G1/8
W-0.3-57	DC24V-50W	137.1	32.8		1.1			3
W-0.6-57	DC24V-80W	161.3	36.9		1.4			5

泵头参数		电机参数		电机接线定义		电机部分引线接线定义
连续工作压力	0.6MPa	绕组方式	星型绕组	红	+24V	黄色（粗）	R（U）相
适用粘度范围	0.2-1500cps	绕组数	三相	黑	0	绿色（粗）	S（V）相
适用温度范围	-40℃-110℃	额定电压	24V	黄	HALL A（U）	蓝色（粗）	T（W）相
静态密封材质	PTFE	转速范围	500-4500rpm	绿	HALL B（U）
				蓝	HALL C（U）

CX-W-57系列磁力泵 (无刷电机)产品应用

磁力泵在无润滑液的场合下和强腐蚀液体中，均能正常工作。运用磁力耦合传动的结构设计，解决了齿轮泵轴端泄漏的问题，故被称为无泄漏齿轮泵。主要用于铸造设备的固化剂（苯磺酸类）输送，以及实验室或化工生产的强碱液体的微量输送领域。
