爱知微小电磁流量计

简要描述：爱知微小电磁流量计爱知微小电磁流量计，顾名思义该产品采用的是电磁感应原理，其设计易于安装到设备中。它还实现了成本节省。它提供稳定的测量和可重复性。爱知微小电磁流量计产品特点：1.紧凑的设计，在管道的任何一侧都不需要直管道！安装位置的更大自由度。2.配有两个输出，此传感器拓

在线咨询联系我们

产品详情

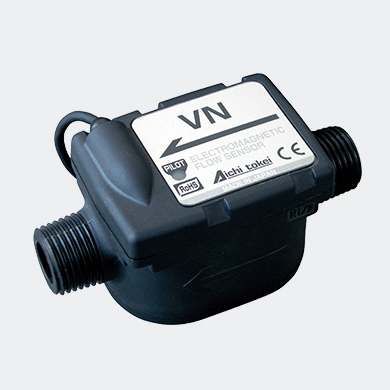

爱知微小电磁流量计产品图

爱知微小电磁流量计

　　爱知微小电磁流量计注意事项：

　　 1、最大流量时的频率

　　2、输出1和2的设置值以及选项是出厂默认设置。安装后无法更改设定值。

　　3、只能为输出1或2选择警报。

　　4、窗口判断使用输出1和2。（注）不符合CE中的雷电浪涌保护。

工作原理

　　爱知微小电磁流量计，顾名思义该产品采用的是电磁感应原理，其设计易于安装到设备中。它还实现了成本节省。它提供稳定的测量和可重复性。　　

　　爱知微小电磁流量计产品特点：

　　 1.紧凑的设计，在管道的任何一侧都不需要直管道！安装位置的更大自由度。

　　2.配有两个输出，此传感器拓宽了流量，开关判断和自诊断等输出的选择。

　　3.没有活动部件，不会受到异物的损坏。

产品参数

爱知微小电磁流量计产品参数：

模型			VN05R	VN10R	VN20R
精度保证的流量范围（最小流量–最大流量）			0.05 – 1升/分钟	0.5 – 10升/分钟	3.0 – 60升/分钟
最大工作流量			3升/分钟	25升/分钟	100升/分钟
低流量截止			0.025升/分钟	0.25升/分钟	1.5升/分钟
精度（在25°C的流体温度下）	频率脉冲		±2.5 RS％（最大流量的100％至20％）±0.5 FS％（最大流量的20％至5％）
精度（在25°C的流体温度下）	单位脉冲		±2.0 RS％（最大流量的100％至20％）±0.4 FS％（最大流量的20％至5％）
管道连接（螺丝尺寸）			R1 / 4	R1 / 2	R1
流体温度范围			0至60℃（非冷冻）
流体电导率范围			50 µS / cm或更高
目标液体			导电液体，不会腐蚀暴露在其中的材料。
运营压力			1MPa以下
压力损失			0.02 MPa以下
环境温度和湿度			温度：-20°C至60°C湿度：35％至85％RH（无冷凝）
反应性			63％响应阻尼时间：2 s（标准）
信号线			长度：0.5 m，4线红色：电源+线白色：输出1蓝色：电源–线（GND）黄色：输出2
LED显示屏			传感器主体上的一个LED显示屏绿色：表示流量，带有三个刻度的闪烁速度。红色：闪烁次数表示异常状态。
安装位置			免费（建议使用垂直管道。）
输出通用规格			NPN集电极开路电流容量：20：mA或以下电压：30 VDC或以下开启时的残余电压：1 V或以下
输出1 * 2	频率脉冲* 1	占空比	标准200 Hz（可在20到400 Hz之间的范围内以0.1 Hz进行配置。）
	单位脉冲	占空比	0.001 L / P（标准）	0.01 L / P（标准）	0.1 L / P（标准）
	警报* 3		可以从常开（标准）或常闭中选择。警报内容（电源和电压降/仪表故障/流体排空/流量过大/流量过大噪声/逆流）
	开关* 4		可以从常开（标准）或常闭中选择。级别判断值：可以在0 – 100％的范围内配置1％。（最大流量转换为100％。）
输出2 * 2	单位脉冲		与输出1相同。
	警报* 3		与输出1相同。
	开关* 4		与输出1相同。
安全等级			IP X4（兼容IP 64）
目前的消费			100mA以下
供电			提供12 -24 VDC（±10％）的隔离电源。对于一台VN，建议使用一台电源。
材料			阀体：PPS树脂电极：SUS 316 LO环：FKM接地环：SUS 316

选型技巧

使用/安装/应用

爱知微小电磁流量计外形尺寸

模型	VN05R	VN10R	VN20R
大号	85	95	110
w ^	47	47	49
H	49	52	62
D	5.2	10	20
[R	1/4	1/2	1个
