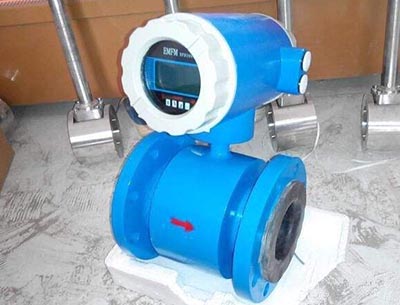

流量计安装方式，电磁流量计的安装详解

来源：上海瓷熙仪器仪表有限公司发布时间：2019-10-24 06:14:39

　　流量计安装方式，流量计是测量液体、气体流量必不可少的仪表，大家平时想必也都见过许多不同类型的流量计。正确的安装方式对流量计来说十分重要，今天小编为大家介绍几种常见流量计的安装要求。

　　电磁流量计的测量原理不依赖流量的特性，如果管路内有一定的湍流与漩涡产生在非测量区内则与测量无关。

　　B、不能安装在大型变压器、电动机、机泵等产生较大磁场的设备附近，以免受到电磁场的干扰；

　　D、变送器外壳、屏蔽电缆、测量本体及两端的管道都要接地，接地极应单独设置，接地电阻应小于10欧姆，不能接到电气或公共接地网上；

　　详解如下

　　流量计可以水平和垂直安装，但是应该确保避免沉积物和气泡对测量电极的影响，电极轴向保持水平为好。垂直安装时，流体应自下而上流动。

　　传感器不能安装在管道的位置，这个位置容易积聚气泡

　　如管道存在非满管或是出口有放空状态，传感器应安装在一根虹吸管上。

　　电磁流量计接地的原因：

　　传感器外壳接地与否，直接关系到测量的精度和稳定性，接地导线必须不传任何干扰电压，因此电磁流量计要求有非常可靠的接地，要做好接地屏蔽，否则就会产生干扰电流。

　　如果是聚四氟乙烯的传感器，为了保护聚四氟乙烯的翻边不受损伤，要选用接地环。

　　超声波流量计也是比较常见的流量计，它的安装在所有流量计的安装中是简单便捷的，只要选择一个合适的测量点，把测量点处的管道参数输入到流量计中，然后把探头固定在管道上即可。

　　1.选择充满流体的材质均匀质密、易于超声波传输的管段，如垂直管段或水平管段。

　　3.避免安装在管道系统的点或带有自由出口的竖直管道上。

　　4.对于开口或半满管的管道，流量计应安装在U型管段处。
