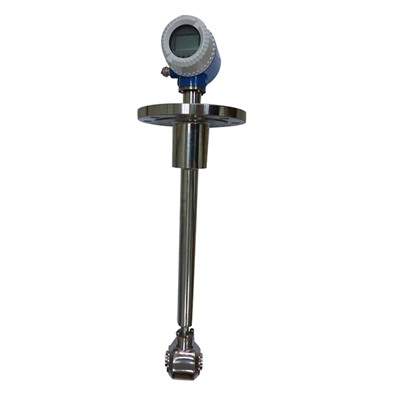

插入式污水流量计

插入式污水流量计

产品介绍

插入式污水流量计用来测量管道内各种导电液体的体积流量。与管道通过安装底座、球阀和压紧螺母、定位螺钉连接。传感器测量分测量管型和平面电极型两种结构型式。测量管型传感器适于测量清洁介质；平面电极型适于测量介质中含有其它杂质的液体流量测量。

产品特点

1、采用先进加工工艺，固态封装、寿命长、使仪表具有良好的测量精度和稳定性。

2、测量不受流体密度、粘度、温度、压力和导电率变化的影响。

3、传感器所需的直管段较短，方便安装。

4、管道内无可动部件，无阻流部件，测量中几乎没有附加压力损失。

5、具有双向流量、双向总量累计功能，电流、频率具备双向输出功能。

6、流量计不仅有4-20mA电流信号输出，同时还有1-2000HZ频率输出

7、超低EMI开关电源，适用电源电压变化范围大，抗EMI性能好。

8、在现场可根据用户实际需要在线修改量程。

9、转换器采用表面安装技术(SMT)，具有自检和自诊断功能。

10、电磁流量计采用聚四氟乙烯或橡胶材质衬里和Hc、Hb、316L、Ti等电极材料的不同组合可适应不同介质的需要。

插入式污水流量计衬里材料的选择：衬里材料应根据被测介质的腐蚀性、磨损性和温度来选择。 聚四氟乙烯(PTFE)衬单具有优良的耐强酸、强碱腐蚀的性能；也具有可靠的耐高温 性、高温下不变形，不降低绝缘电阻的性能；还具有不粘性，即不和其它物质相粘 接、表面光滑。因此测量粘度大（如糖浆）或容易结疤的介质（如氧化铝），强腐蚀性 介质（如硫酸、硝酸、盐酸、磷酸等），温度较高的介质或定期用蒸汽冲洗管道的场合 及有卫生要求的食品（如啤酒、牛奶、麦芽汁）均可选用四氟衬里。 橡胶具有耐磨特点，广泛用于测量水、T 业水、废水、污水、矿浆、泥浆、纤维浆 等介质。

常见问题

问：电磁流量计对直管段的要求？

答：最好前十后五，前五后三（十指的是10*DN）。

问：停电之前的流量计可以记录多少信息？

答：每日可记录510条信息，最高可记录2047条。

问：分体流量计进水，需要检测什么？为什么会进水？

答：红色标记的两根就是励磁，黄色标记的两根是信号线用万用表检测励磁电压是否有24VAC，如果有，那么电路板没有损坏，如果没有励磁电压，则需要更换电路板。
       原因分析：
      1.接线盒是会进水，但是水是不可能从接线盒进出传感器。
      2.电极进水：①腐蚀性流体会导致电极腐蚀，导致进水，如果用饮用水便不存在；②电极本身问题，已经对所有电极库存进行排查，不存在该情况。
      3.内衬进水：由于是IP68，直接将产品放进水里，担心橡胶内衬的胶不好，在水压中导致进水。（为了杜绝再次发生，用另一种工艺处理内衬；热处理再硫化）
      4.有可能还是部分产品用了有腐蚀性的流体，最好采用哈B电极。
