电磁流量计的组成
来源：上海瓷熙仪器仪表有限公司
发布时间：2020-02-20 06:51:13

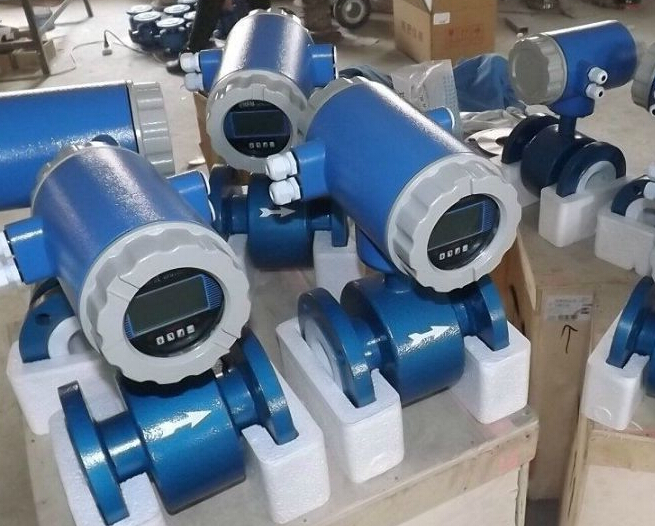

电磁流量计的组成，电磁流量计由电磁感应流量传感器和转化器两一部分构成。控制器安裝在工业生产过程管路上，它的功效是将流进管路内的液体容积流量值线形地变换成感生电流电势数据信号，并根据传输线将此数据信号送到转化器。转化器安裝在离控制器不太远的地方，它将控制器送来的流量数据信号进行放大，并转换成流量数据信号成正比的标准电子信号輸出，以进行显示信息，积累和调节操纵。
转化器有分体式和一体式。
控制器有法兰连接、法兰夹装连接、卫生型连接和螺纹连接。
法兰规格有：DN10、DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125、DN150、DN200、DN250、DN300、DN350、DN400、DN450、DN500、DN550、DN600、DN700、DN800、DN900、DN1000、DN1200、DN1400、DN1600、DN1800、DN2000、DN2200、DN2400、DN2600。
控制器有流量计本体、法兰、内衬、电极等构成。
本体通常采用碳钢材質、304不锈钢，特殊环境采用316L不锈钢。
法兰材質通常是根据本体材質来定，法兰标准HG/T20592-2009。
内衬有：聚四氟乙烯F4、聚全氟乙丙烯F46、聚氟合乙烯FS、聚氯丁橡胶聚氨脂、橡胶、PFA，根据不同介质来选定不同的内衬
电极有：316L、HB、HC、钛、钽、铂合金、不锈钢涂覆碳化钨、蒙乃尔，不同的介质具有不同的腐蚀性，选对电极电磁流量计的使用寿命才能延长。
上海瓷熙仪器仪表有限公司拥有超过30年的技术积累，拥有多项国家发明，在很多方面已经达到甚至超过世界领先水平，比如说量程比可以做到1:200甚至1:1000，温度超过200C，压力可承受1000bar等等，可以说我们是中国流量计行业的真正标杆企业。
