气体流量计算公式
来源：上海瓷熙仪器仪表有限公司
发布时间：2019-12-26 07:26:26

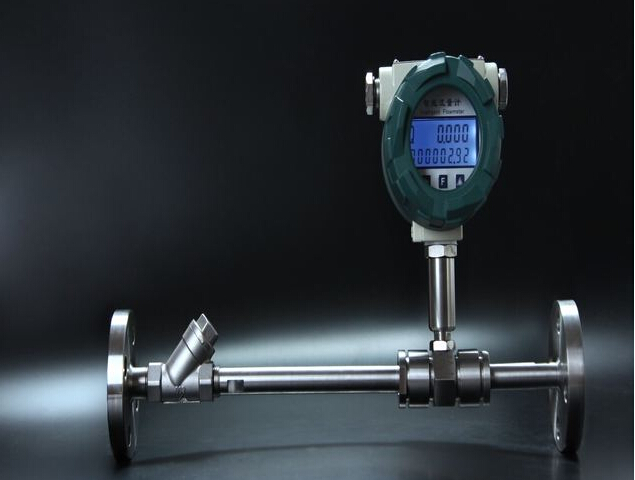

气体流量计算公式，选用热扩散基本原理，热扩散技术性是一种在严苛标准下特性优质、可信性高的技术性。其典型性传感技术元器件包含2个热电阻（铂RTD），一个是速度传感器，一个是全自动赔偿气体温度转变的温度控制器。当2个RTD被放置介质里时，在其中速度传感器被加温到自然环境温度左右的一个恒定的温度，
另一个温度控制器用作磁感应介质温度。流过速度传感器的气体质量流量是根据传感技术元器件的热对流量来测算的。气体水流量提升，介质带去的发热量增加。使控制器温度随着减少。以便维持温度的恒定，则务必提升根据控制器的工作中电流量，此提升的一部分电流量尺寸与介质的水流量正比。
1、管道气体流量的计算是指气体的标准状态流量或是指指定工况下的气体流量。
未经温度压力工况修正的气体流量的公式为：流速＊截面面积
经过温度压力工况修正的气体流量的公式为：
流速＊截面面积＊（压力＊10＋1）＊（T＋20）／（T＋t）
压力：气体在载流截面处的压力，MPa;
T:绝对温度，273.15
t：气体在载流截面处的实际温度
2、Q=Dn*Dn*V*（P1+1bar）/353
Q为标况流量；
Dn为管径，如Dn65、Dn80等直接输数字，没必要转成内径；
V为流速；
P1为工况压力，单位取公斤bar吧；
标况Q流量有了，工况q就好算了，q≈Pb/Pm*Q,Pb为标准大气压，Pm=Pb+P1；
3、空气高压罐的设计压力为40Pa（表压），进气的最大流量为1500m3（标）/h，进气管流速12m/s，求管道内径
管内流量Q=PoQo/P=100000*1500/100040=1499.4m^3/h=0.4165m^3/s
管道内径d=[4Q/(3.1416V)]=[4*0.4165/(3.1416*12)]=0.210m=210mm
4、在一个管道中，流动介质为蒸汽，已知管道的截面积F，以及两端的压力P1和P2，如何求得该管道中的蒸汽流量
F＝πr2求r
设该管类别此管阻力系数为ζ该蒸汽密度为ρ黏性阻力μ
根据（P1-P1）/ρ
μ＝τy/u
F＝mdu/dθ（du/dθ为加速度a)
u=(-φΔP/2μl)(rr/2)
5、温度绝对可以达到200度。如果要保持200度的出口温度不变，就需要配一个电控柜。/s1x'{:Q'k&L${*U5n%x
要设计电加热器，就必须知道功率、进出口管道直径、电压、外部环境需不需要防爆
求功率，我们可以采用公式Q=CM(T1-T2)W=Q/t
Q表示能量C表示介质比热M表示质量即每小时流过的气体质量T1表示最终温度即200度T2表示初始温度t表示时间即一小时，3600秒。
上海瓷熙在国内外市场一片好评，瓷熙流量计可以满足大多数市场的需求，包括包括水，油，食品，润滑油，化学，化妆品，墨水，制药，涂料，石油，汽车，胶水，聚氨酯，电解液和添加剂等行业。
