微小流量计在工业上的优势

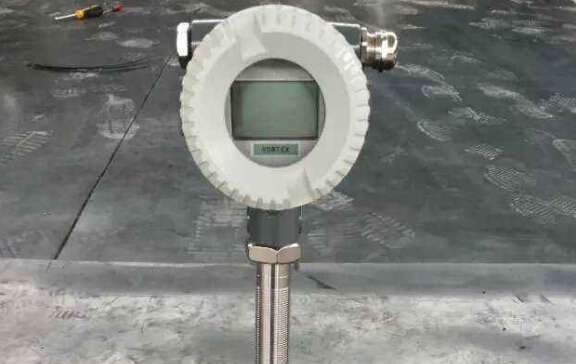

　　蒸气涡街流量计适用于工业生产管路中蒸气物质流体力学的流量测量,蒸气涡街流量计特性是工作压力损害小,测量范围范畴大,高精度,在测量负荷容积流量时基本上不会受到流体密度、工作压力、温度、黏度等主要参数的危害。没法动机械零件，因而可信性高,维护保养量小。仪表主要参数能长期性平稳。加热炉蒸气流量计选用压电地应力式控制器,可信性高,可在-20℃～+250℃的工作中温度范围之内工作中。有仿真模拟规范数据信号,也是大数字差分信号輸出,非常容易与电子计算机等大数字系统软件配套设施应用,是一种较为优秀、理想化的流量仪表。



　　在蒸气流体力学中设定三角柱形旋涡发生体，则从旋涡发生体两边更替地造成有标准的旋涡，这类旋涡称之为卡门旋涡，如下图图示，旋涡列在旋涡发生体中下游非对称加密地排序。

　　设旋涡的发生頻率为f，被测物质均值水流量为，旋涡发生体迎流面总宽为d，表层公称直径为D，就能获得下列表达式：



　　f=SrU1/d=SrU/md



　　（1）式中U1--旋涡发生体两边均值水流量，m/s；



　　Sr--斯特劳哈尔数；



　　m--旋涡发生体两边弓形总面积与管路截面总面积比为



　　管路内容积流量qv为qv=πD2U/4=πD2mdf/4Sr



　　(2)K=f/qv=[πD2md/4Sr]-1



　　(3)式中K--流量计的仪表指数，脉冲数/m3（P/m3）。



　　K除与旋涡发生体、管路的几何图形规格相关外，还与斯特劳哈尔数相关。斯特劳哈尔数为無量纲主要参数，它与旋涡发生体样子及雷诺数相关，图2图示为圆柱状旋涡发生体的斯特劳哈尔数与管路雷诺数的关系图。由图看得见，在ReD=2×104～7×106范围之内，Sr可视作常数，它是仪表一切正常工作中范畴。当测量汽体流量时，VSF的流量测算式为(4)



　　式中qVn，qV--各自为热力学温度下（0oC或20oC，101.325kPa）和负荷下的容积流量，m3/h；



　　Pn，P--各自为热力学温度下和负荷下的绝对压力，Pa；



　　Tn，T--各自为热力学温度下和负荷下的热学温度，K；



　　Zn，Z--各自为热力学温度下和负荷下汽体压缩系数。



　　由上式看得见，VSF輸出的单脉冲頻率数据信号不会受到流体力学物理性能和成分转变的危害，即仪表指数在一定雷诺数范围之内仅与旋涡发生体及管路的样子规格等相关。可是做为流量计在原材料均衡及能源计量中需监测品质流量，这时候流量计的輸出数据信号应另外检测容积流量和流体密度，流体力学物理性能和成分对流量计量检定還是有立即危害的。



　　加热炉蒸气流量计就是根据卡门旋涡基本原理开展封闭式管路流体力学流量测量的新式流量计。以其具备优良的物质适应力，不用温度工作压力赔偿就能立即测量蒸气、气体、汽体、水、液體的负荷容积流量，配置温度、液位传感器可测量标准状况容积流量和品质流量，是节流阀式流量计的理想化取代商品。



　　在具体运用中，通常较大流量远远低于仪表的上限制值，随之负载的转变，最少流量又通常会小于仪表的下限制值，仪表并不是工作中在它的较佳工作中段，以便处理这一难题，一般选用在测量处缩径提升测量处的水流量，并采用较口径的仪表以利于仪表的测量，可是这类变径方法务必在变径管与仪表间有长短为15D左右的接管段开展整流器，使生产加工、安裝也不便捷。我企业研发的纵断面样子为弧形的LGZ变径镇流器，具备整流器、提升水流量及更改水流量遍布多种功效，其构造规格小，仅为加工工艺管公称直径的1/3，与涡街流量计做成一体，不但不用此外额外一段接管段，可以减少对加工工艺管接管段的规定，安裝十分便捷。



　　以便方便使用，充电电池供电系统的就地显示信息型汽体涡街流量计选用微功率高新科技，选用锂电供电系统不需中断运作一年左右，节约了电缆线和显示信息仪表的购置安裝花费，可就地显示信息瞬时速度流量、积累流量等。温度赔偿一身型涡街流量计还含有温度控制器，能够立即测量出饱和水汽的温度并测算出工作压力，进而显示信息饱和水汽的品质流量。温压赔偿一身型含有温度、液位传感器，用以汽体流量测量可立即测量出汽体物质的温度和工作压力，进而显示信息汽体的标准状况容积流量。



　　测量物质：汽体、液體、蒸汽



　　规格规格型号法兰卡装式规格挑选25,32,50,80,100



　　活套法兰式规格挑选100,150,200



　　流量测量范畴一切正常测量水流量范畴雷诺数1.5×104～4×106；汽体5～50m/s;液體0.5～7m/s



　　一切正常测量流量范畴液體、汽体流量测量范畴见表2；蒸汽流量范畴见表3



　　测量精密度1.0级1.5级



　　被测物质温度:常温下–25℃～100℃



　　高溫–25℃～150℃-25℃～250℃



　　輸出数据信号单脉冲工作电压輸出数据信号低电平8～10V高电平0.7～1.3V



　　单脉冲占空比约50%,传送间距为100m



　　浪涌电流远传数据信号4～20mA,传送间距为1000m



　　仪表应用自然环境温度:-25℃～+55℃环境湿度:5～90%RH50℃



　　材料不锈钢板,铝合金型材



　　开关电源DC24V或锂电3.6V



　　防爆等级本安型iaIIbT3-T6
