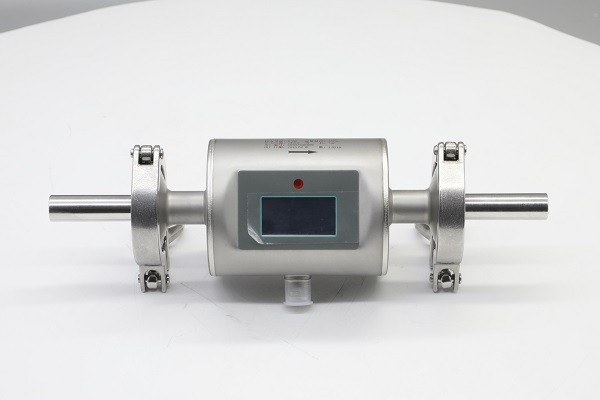

微型电磁流量计

　　紧凑型电磁流量计将传统电磁流量计的传感器和转换器集成于一体，外形小巧，安装灵活，采用红外遥控器进行操作，安装调试方便，广泛应用于各行业，以测量电导率大于 2μS/cm 导电液体的体积流量，是一种测量导电介质体积流量的感应式仪表。

　　工作原理

　　电磁流量计采取先进的低频方波励磁设计，工作原理基于法拉第电磁感应定律。图中上下两端的两个电磁线圈产生恒定或交变磁场，当导 电介质流过电磁流量计时，流量计管壁上的左右两个电极间可检测到感应电动势，这个感应电动势大小与导电介质流速、磁场的磁感应强度、导体宽度（流量计测量管内径）成正比，再通过运算就可以得到介质流量。

　　测量流量时，流体流过垂直于流动方向的磁场，导电性流体的流动感应出一个与平均流速成正比的电势，因此要求被测的流动液体的电导率高于仪表要求的最小电导率。其感应电压信号通过两个电极检出，并通过电缆传送至转换器，经过一系列模拟和数字的信号处理后，用带背光的点阵式液晶显示瞬时流量和积累流量。

　　产品特点

　　 测量不受流体密度、粘度、温度、压力和电导率变化的影响。

　　 流量计具有温度测量和温度信号输出功能。

　　 电极和衬里材料一次成型，具有良好的稳定性和可靠性。

　　 全数字量处理，抗干扰能力强，测量可靠，精度高，流量测量范围宽。

　　 超低 EMI 电源，适用电源电压变化范围大，抗 EMI 性能好。

　　 采用 ARM Cortex-M4 32 位处理器和 24 位 ADC 数据采集系统，运算速度快，精度高，低频矩形波励磁，且励磁频率可编程设置，提高了流量测量的稳定性，功耗低。

　　 采用 SMD 器件和表面贴装(SMT)技术，电路可靠性高。

　　 在现场可根据用户实际需要在线修改量程。

　　 高清晰 OLED 显示，中英文菜单操作，使用方便，操作简单，易学易懂。

　　 具有自检与自诊断功能。

　　 内部具有三个计算器可分别显示正向累积流量、反向累积流量和总累积流量。

　　 传感器采用 PEEK 衬里，负压状态下仍能工作。

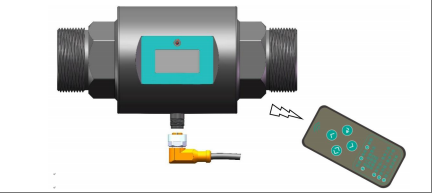

　　 红外手持操作器，38kHz 通讯速率，远距离非接触操作。

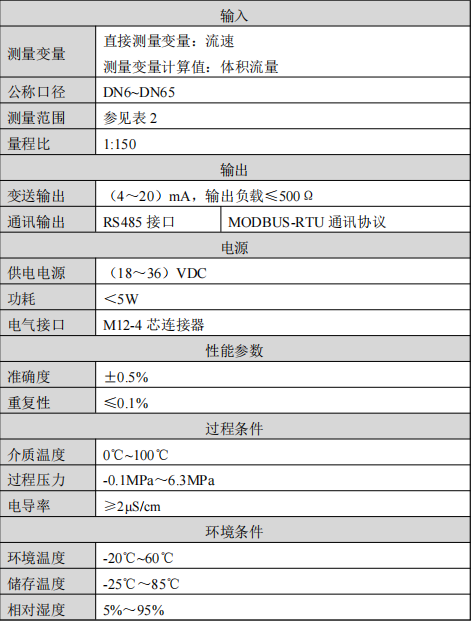

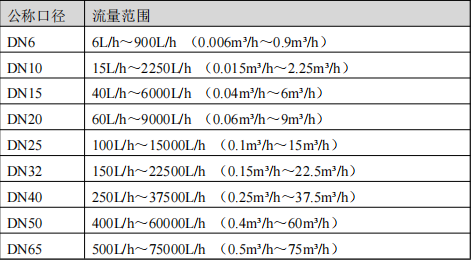

　　产品参数

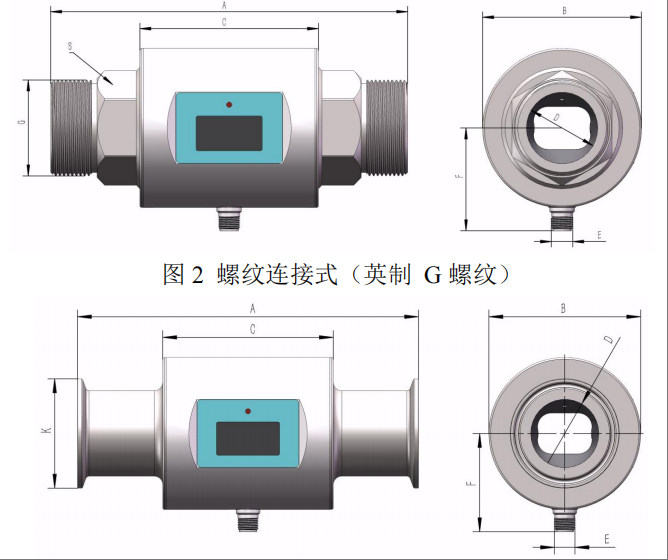

　　产品尺寸
