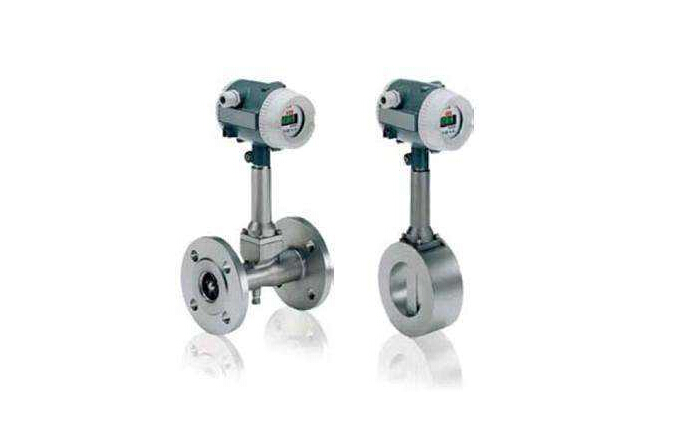

涡街蒸汽流量计的技术分析

　　涡街蒸汽流量计常见于蒸汽的精确测量,蒸汽做为关键的二次能源主要用途十分普遍,蒸汽总流量的精确计量检定和蒸汽流量计的电机选型、安裝拥有十分紧密的联络.人们选择现阶段销售市场上运用十分普遍的涡街蒸汽流量计做为剖析目标.

　　涡街蒸汽流量计关键由下列四个一部分构成:



　　(1)涡街蒸汽流量传感器.(2)温度变送器.(3)温度铂热电阻.(4)流量积算仪.做为外贸交易的计量检定,左右四件计量检定都必须电机选型适合、安裝恰当即可开展外贸交易应用.涡街流量传感器的原理是卡曼涡街基本原理.在流体力学中设定旋涡产生体(阻流件),当有气旋根据时,从旋涡产生体中下游两边造成有规律性的更替排序的旋涡,在一定的雷诺数范围之内(2×104~7×106),该旋涡的頻率与旋涡产生体的几何图形规格、管路的几何图形规格相关,旋涡的頻率正比例于总流量.此頻率可由摄像头验出.



　　客户在选购涡街蒸汽流量计前,最先要做的是电机选型.挑选一款合适的涡街蒸汽流量计十分关键.涡街流量传感器规格从DN15至DN300,因为涡街流量传感器规格越大仪表盘指数越小,頻率像素越低,精确度也越差,因而电机选型规格一般不适合超过DN300.不一样规格流量计量表程大小不一.应依据自身的具体应用状况合理流动涡街蒸汽流量计.最先要明确蒸汽大约的使用量.次之要明确管路内蒸汽是超温蒸汽還是饱和状态蒸汽.最终要了解管路内蒸汽的情况,例如工作压力和温度,合理流动温度变送器和温度铂热电阻.根据仪表盘使用说明能够查寻到不一样规格仪表盘的流量测量范畴.



　　涡街蒸汽流量计安裝恰当是否立即危害其精确计量检定.安裝仪表盘时要留意以下内容:



　　一、安裝应合乎仪表盘使用手册的规定,确保涡街蒸汽流量传感器上、中下游接管段的长短.二、上、中下游穿管公称直径应与控制器公称直径同样.



　　三、穿管应与控制器同舟.



　　四、密封垫片不可以凸入管路内,其公称直径相比控制器公称直径大1mm~2mm.



　　五、控制器安裝场地应尽可能绕开震动源,改装管路支撑柱是合理的避震方式.



　　六、电气安装应留意控制器与转化器中间选用屏蔽电缆或低噪音电缆线联接,其间距不可超出使用手册的要求,走线时要杜绝强输出功率电源插头,应尽可能用独立金属材料防水套管维护.应遵照"一点接地装置"标准.总体型和分离出来型都应在控制器侧接地装置,转化器机壳接地址应与控制器"同地".那样能够合理地防止遭雷击对仪表盘导致损害.
