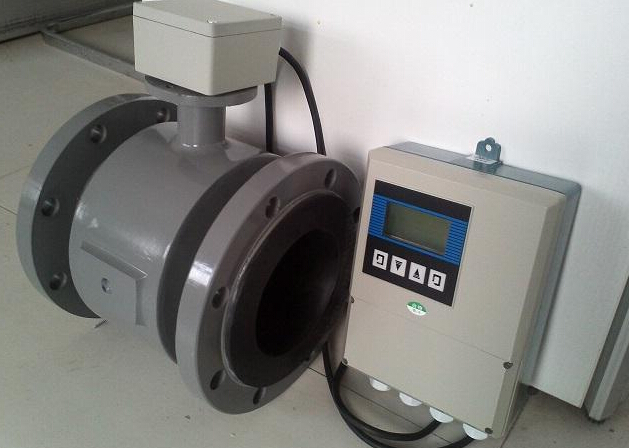

电磁流量计干扰的原因

　　依据电磁流量计的精确测量基本原理，融合电磁流量计具体运用中碰到的正交和干扰、微分干扰、工频干扰等难题，剖析干扰造成的缘故，明确提出选用同歩取样技术性、取样時间长短挑选、数字滤波技术性等方式，多方面对这种干扰信号开展抑止和清除，使电磁流量计更融入于当场运用。

　　4.1正交和干扰与微分干扰



　　控制器就好似一个副边只能一匝的变电器，由被测物质、电极、变压器接地线和转化器的键入电源电路所构成的合闭控制回路构成。当选用正弦沟通交流励磁调节器时，将造成一个交替变化的电磁场，



　　另外，由于这一合闭控制回路事实上不可以与磁感线彻底平行面，都会有一部分磁感线越过该合闭控制回路，进而在控制回路内造成一个干扰电动势累加在电极上，即电磁流量计变电器效用基本原理。



　　较为水流量信号E与干扰信号et，頻率同样，位置相距90°。因而，et为90°干扰，别称正交和干扰。针对高频沟通交流矩形框波励磁调节器，则主要表现在因为励磁电流突然变化而造成微分干扰信号的造成，干扰信号会随之电流量的平稳而逐渐消退。



　　依据左右剖析，选用高频沟通交流矩形框波励磁调节器，电极布线偏移将会造成微分干扰及其由其衍化的直流电参考点。如图所示2图示。2个电极各自根据导线拉到控制器上端与智能变送器相接，反面电极布线如下图所示，有规范、偏1/3、偏2/3、彻底偏移4种，反面电极是规范布线。选用恒流电源500mA，5Hz沟通交流矩形框波励磁调节器，相对的电极信号如图所示3图示。能够看得出，随之偏移的水平提升，微分干扰和直流电参考点同发展趋势提升。



　　4.2工频干扰



　　工频干扰是电磁流量计普遍的干扰源。当蒸汽流量计处在开关电源产生磁场里时，因为接触电阻的存有，以无线电波的辐射源方式干扰电极信号，或是是由供电系统开关电源导入的工频串扰，工作中当场的工频共模干扰，其造成的物理学原理均是电流的磁效应。力度与总流量信号对比，通常要大好多个量级，頻率与供电系统开关电源頻率同样。如图所示4图示，电磁线圈驱动器頻率为5Hz的电极信号，被藕合了50Hz的工频干扰，力度大约等于1feet/s。



　　4.3钻井泥浆干扰和流动性噪音



　　钻井泥浆干扰是在精确测量钻井泥浆、化学纤维浆等非均相两相导电率流体力学时，固态颗粒物或是汽泡擦过电极表层时，电极表层的触碰光电催化电势差忽然转变，电磁感应流量传感器輸出信号出現尖峰单脉冲状干扰噪音。流体力学流动性噪音是在精确测量低导率流体力学时，电极的光电催化电势差按时起伏，造成随总流量提升而頻率提升的任意干扰噪音，具备相近钻井泥浆干扰的1/f频带特点，因而提升励磁调节器頻率有利于减少流体力学流动性噪音的量级，以提升电磁感应流量传感器测最少电导率流体力学总流量的频率稳定度。



　　5抗干扰方式



　　5.1同歩取样技术性



　　针对高频方波励磁调节器人们能够选用同歩取样技术性开展。依据电磁线圈驱动器得出的同歩信号，对电极信号在特定時间刚开始抽样，取特定的時间长短。比如仅取电极信号最终的20％列入流量计算，那样就合理防止了微分干扰和创建平稳电磁场必须一定時间的难题。



　　5.2取样時间长短



　　取样時间长短能取工频周期时间的整数倍，那样即便沾有工频干扰信号，以其取样時间长短为详细的工频周期时间，其均值也为零，干扰失灵。



　　5.3零点偏位与直流电参考点



　　零点偏位就是指在流体力学水流量为零时，电极两边仍然有电势差。基础理论上这时应当沒有电势差，但因为电子器件构件的不一样、控制器生产制造不一样等缘故，导致此电势差，这一值能够放到校准全过程中除去。直流电参考点就是指电极信号总体往上或往下偏位，不因0电平对称性，它是因为生产制造全过程中电磁线圈不一样、电极布线不规范、共模干扰、光电催化效用等要素导致。直流电参考点在选用了高频沟通交流矩形框波励磁调节器后，不危害蒸汽流量计的精确测量。



　　工频干扰



　　5.4数字滤波技术性



　　限幅滤波器法，依据工作经验分辨，明确2次取样容许的较大误差值。每一次取样测出的新值与前一次值来做比较，假如误差低于容许的较大误差值则合理，不然失效，用前一次值替代。那样就能够合理过虑当场干扰、毛边、全过程流体力学颗粒物碰撞电极造成的全过程噪音等干扰。算术平均滤波器法，持续取N个取样值开展算术平均与运算，N值很大时，信号光滑度较高，但敏感度较低；N值较钟头，信号光滑度较低，但敏感度较高。
