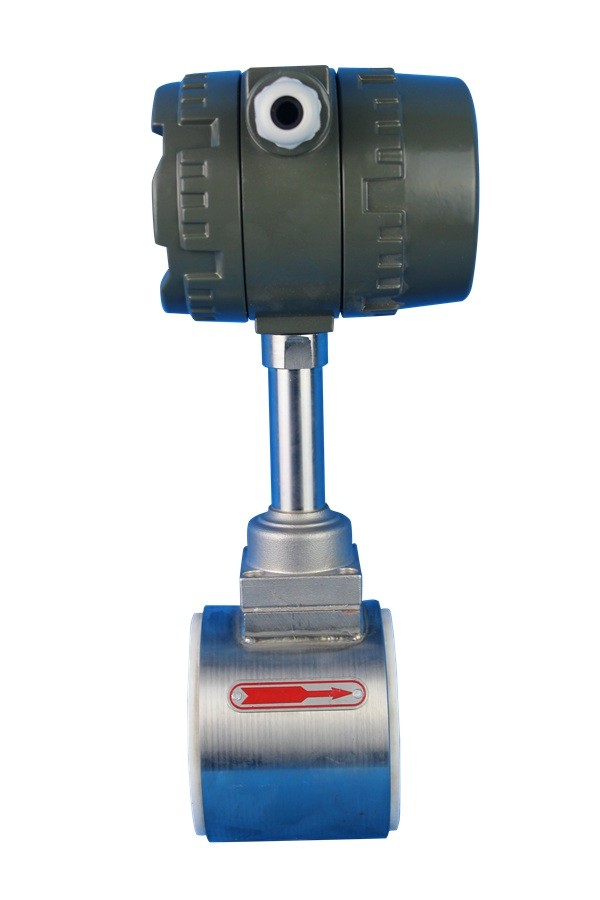

10个涡街流量计安装注意事项

　　涡街流量计可广泛用于大、中、小型各种管道给排水、工业循环、污水处理，油类及化学试剂以及压缩空气、饱和及过热蒸汽、天然气及各种介质流量的计量并可作为流量变送器应用于自动化控制系统中， 但是在涡街流量计的安装中，需要注意的事项也较为重要，这影响着最终测量的精度与准确度，下面上海瓷熙仪器仪表就针对“10个涡街流量计安装注意事项”进行了总结汇总，分享给大家。

　　10个涡街流量计安装注意事项：

　　1、合理选择安装涡街流量计的场所和环境。 避开强电力设备，高频设备，强电源开关设备；避开高温热源和辐射源的影响，避开强烈震动场所和强腐蚀环境等，同时要考虑安装维修方便。

　　2、上下游必须有足够的直管段。 若涡街流量计的传感器安装点的上游在同一平面上有二个90。弯头，则：上游直管段≥25D，下游直管段≥5D 。 若传感器安装点的上游在不同平面上有二个90。弯头，则：上游直管段≥40D，下游直管段≥5D 。 调节阀应安装在传感器的下游5D以外处，若必须安装在传感器的上游，传感器上游直管段应不小于50D，下游应有不小于5D。

　　3、安装点上下游的配管应与传感器同心，同轴偏差应不小于0.5DN。

　　4、管道采取减振动措施。 传感器尽量避免安装在振动较强的管道上，特别是横向振动。若不得已要安装时，必须采取减振措施，在传感器的上下游2D处分别设置管道紧固装置，并加防振垫。

　　5．在水平管道上安装是涡街流量计的常用的安装方式。测量气体流量时，若被测气体中含有少量的液体，传感器应安装在管线的较高处。测量液体流量时，若被测液体中含有少量的气体，流量计应安装在管线的较低处。

　　6．传感器在垂直管道的安装。 涡街流量计测量气体流量时，传感器可以安装在垂直管道上，流向不限。若被测气体中含有少量的液体，气体流向应由下向上。测量液体流量时，液体流向应由下向上：这样不会将液体重量额外附加在探头上。

　　7、传感器在水平管道的侧装。 无论测量何种流体，传感器可以在水平管道上侧装，特别是测量过热蒸汽，饱和蒸汽和低温液体，若条件允许可采用侧装，这样流体的温度对放大器的影响较小。

　　8．传感器在水平管道的倒装。一般情况下不推荐用此安装方法。此安装方法不适用于测量一般气体、过热蒸汽。可用于测量饱和蒸汽，适用于测量高温液体或需经常清洗管道的情况。

　　9．传感器在有保温层管道上的安装。 测量高温蒸汽时，保温层不能超过支架高度的三分之一。

　　10．测压点和测温点的选择。根据测量的需要，需在传感器附近测量压力和温度时，测压点应在传感器下游的3-5D处，测温点应在传感器下游的6-8D。
