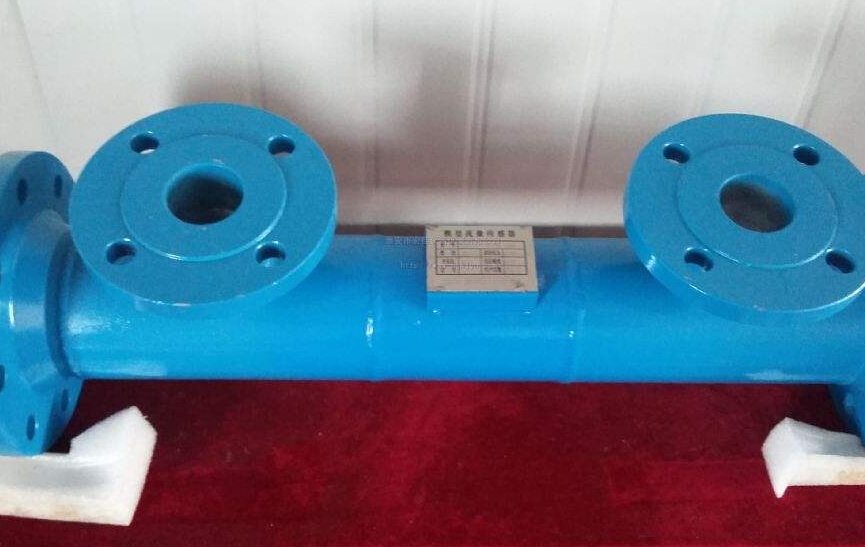

楔形流量计的安装方法
来源：上海瓷熙仪器仪表有限公司
发布时间：2019-11-15 08:36:25
楔形流量计的安装方法，一般契形总流量附带前后左右精确测量管，可在水准或竖直安装及应用。当控制器在竖直管路上安装时，流体应由上而下流动性。精确测量液體时要留意使气体压力变送器能翻满地清除汽泡，以防造成仪表盘零点漂移
楔形流量计安装常见问题：
(1)安装要确保流体立即畅顺地流动性。应尽量减少在挨近调节阀门和半闭闸阀以后安装流量计。
(2对新安装或检修过的管路，在运作前应开展清理，以冲走管中的锈迹、污垢渣和淤泥。
(3)安装地址应挑选震动和冲击性小的场地，或采用减震对策。
(4)流量计安装时，密封垫的公称直径须超过管路公称直径，以避免出现干挠管道流体。
(5)具备恰当的出气口时其他安装部位还可以。
(6)为有利于变送器调零强烈推荐应用三阀组。
(7)对通用型楔式流量计，能够双重检验，商品出厂设置时标识方位“→”为流量计校准时的方位，因而提议按此方位安装。
对一体化楔式总流量变送器，商品出厂设置时已标识了总流量方位，安装时务必留意取压口髙压侧一直在流体流入一侧；
(8)针对竖直安装，因为轻度的静力学热电效应危害，务必留意变送器调零。
(9大规格楔式流量计的起吊方法：
楔形流量计取压口方位及气体压力变送器部位：
变送器维持水准安装，依据精确测量流体的不一样特性，可安装在高、低取压口的上边或正下方。安装的标准是为了确保液體的随意顺畅，及其防止汽体进到变送器导压控制回路中。
(1)精确测量液體时，流量计管路里务必填满液體。
(2)竖直安装时，液體流入应由上而下。
(3)针对液體的运用，取压口部位提议水准或斜放，变送器强烈推荐安装在与流量计水准或小于流量计的部位。
楔形流量计导压管的铺设：
对一体化总流量变送器，导压管已产成品出厂设置时安装联接好，客户要是将差压电信号引至积算仪或系统软件就能。
对一般流量计，导压管的铺设还应留意下列层面：
(1)应按被测流体的特性主要参数应用耐压试验、抗腐蚀的原材料生产制造，其公称直径不可低于6mm，长短zui贵在16m以内。
(2)导压管应竖直或歪斜铺设，为了防止气体压力数据信号失帧，正空气压力导压管应尽可能挨近铺设，寒冷地区导压管应做防寒解决。
(3)对法兰盘型取压插口，务必选用同样种类及工作压力级别
