超声波流量计故障分析

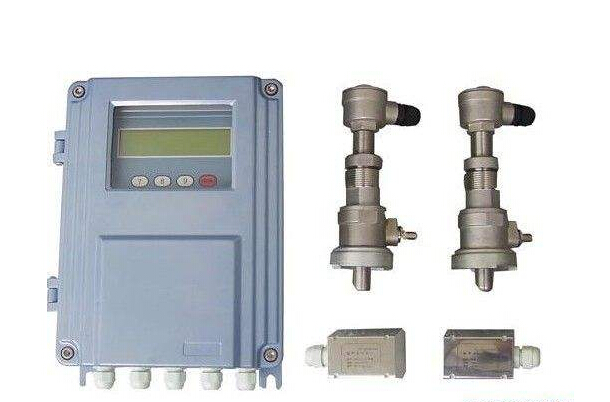

　　超声波流量计是一种常见不立即触碰被测介质的非容栅蒸汽流量计,它根据测量超声波原理在介质内的散播时问差来测量流体的水流量,从而测算出流体的总流量,精确度高.针对技术专业的专业技术人员而言,在所难免在平时工作上碰到新式仪器设备、仪表,除开要严格执行仪器设备、仪表的使用说明、安裝指南等任意材料的规定开展安裝调节外,更关键的是了解仪器设备仪表的测量原理和系统软件组成,将基础知识与当场实际上紧密结合,才可以尽快服务项目于当场仪表的安裝.文中根据剖析常见故障状况及缘故,小结出了一套超声波流量计常见故障的确诊和清除方式.

　　超声波流量计机械故障剖析



　　1.瞬间流量出现异常



　　瞬间流量出现异常将会是因为温变压变、通信电缆线、浪涌保护器、流量电脑等常见故障造成,必须认真仔细确定.根据与其他流量计的温变、压变发送通信线互换,分辨是流量电脑的难题或者当场路线、仪表的难题.下列以A、B超声波流量计举例子,A一切正常,B出现异常.



　　1)仪表及路线常见故障分辨



　　把A和B的温变、压变通信线互换后,B的显示信息一切正常,A显示信息出现异常,可分辨A的温变、工作压力通信路线或仪表存在的问题.温变和压变都适配HART通信协议,根据下列方式分辨:断掉二次仪表的开关电源,用FLUK供电系统,并查验二次仪表,如检验不上或统计数据出现异常,分辨是仪表常见故障,拆换仪表恢复过来生产制造.



　　假如可以检验到仪表值而且显示信息一切正常,那麼修复向当场仪表的24V供电系统,逐段检验到流量电脑的通信电缆线当在某个检验不上数据信号或数据信号出现异常,能够分辨是该段电缆线损坏,拆换该段电缆线恢复过来通信.假如在历经浪涌保护器后数据信号出现异常,可分辨是浪涌保护器常见故障,拆换浪涌保护器恢复数据一切正常传送.



　　2)流量电脑Hart板常见故障



　　把A和B的温变、压变通信线互换后,A显示信息一切正常,B显示信息出现异常,表明B的流量计算机故障.查验流量电脑Hart板LED显示灯情况,通常情况下是环保闪动,假如显示信息鲜红色长亮或没亮等其他情况,表明温变和压变相匹配的Hart板安全通道毁坏.解决方案有2个,一是立即拆换Hart板,无需更新组态;二是变更更新组态,请项目工程师变更组态,变更温变和压变相匹配Hart板的安全通道.一般在夏天暴风雨气温下非常容易出現流量电脑被雷击毁坏的状况,非常是Hart板,更非常容易毁坏,必须分外注意.



　　2.无瞬间流量



　　1)CPU板常见故障



　　CPU板LED标示灯没亮或显示信息鲜红色.查验方式:笔记本最先安裝有关组态软件并激话,用网络线联接,把笔记本的ip地址变更,创建通信局域网络,免费下载组态预留.拆换应用预留CPU板,把组态刷出预留CPU板中,启动,查验显示灯情况.



　　2)流量计常见故障



　　CPU板LED标示灯没亮或显示信息鲜红色,表达流量计与流量电脑中间的通信出现异常,必须查验流量计的超声波超声波换能器和数据信号变大模块.查验方式:笔记本安裝专业软件,根据手机充电线与流量计的端口号相接,根据手机软件查验在带压下去四个声道是不是有警报,假如是表达全部超声波换能数据信号所有沒有上传上来,必须拆装下表头,拧紧信号增强器,假如数据信号还传送不上来,表达信号增强器毁坏,必须拆换新的.



　　假如查验发觉声道警报、频率稳定度出现异常、声道增益值数据信号出现异常,将会是声道超声波换能器毁坏或信号增强器毁坏,能够根据交差布线的方式分辨.超声波流量计的4对声道各自是A、B、C、D,假如C声道一切正常,D声道出现异常,把C1与D1、C2与D2各自互换,假如C声道出现异常,D声道一切正常,表达超声波超声波换能器毁坏,能够拆装、清理信号增强器,假如依然出现异常,则必须拆换同型号的超声波超声波换能器;假如C声道一切正常,D声道出现异常,表达信号增强器毁坏,必须拆换同型号的信号增强器.
