不锈钢齿轮泵

不锈钢齿轮泵一种齿轮泵，具体地说是一种具有耐酸、耐磨功能的齿轮泵。按照本实用新型所提供的设计方案，在壳体上安装主动轴与被动轴，在主动轴位于壳体内的一段上安装齿轮，在被动轴上安装与齿轮啮合的齿轮，形成一对齿轮副，在壳体上设置物料的进口与出口，其特征是：在壳体内容纳齿轮副的空腔内壁设置陶瓷板。本装置通过改变齿轮泵的构造，来提高不锈钢齿轮泵的耐酸及耐磨性能。

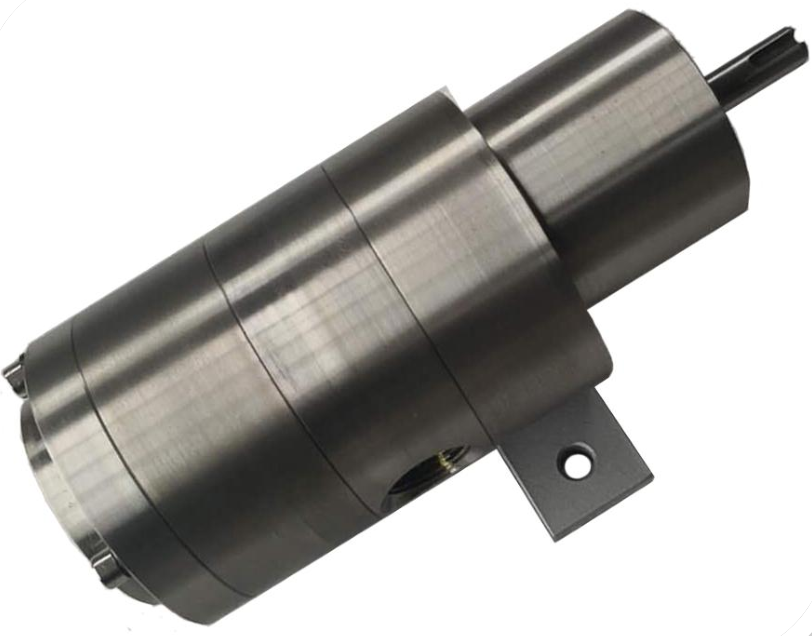

不锈钢齿轮泵

不锈钢齿轮泵的工作原理

不锈钢齿轮泵是通过一对相互啮合的齿轮，其中一个是主动齿轮，另外一个是被动齿轮，由主动齿轮带动啮合旋转。壳体留有较小的间隙，当齿轮旋转时，在轮齿逐渐脱离啮合的吸液腔中，齿间密闭容积增大，形成局部真空，液体在压差作用下吸入吸液室，随着齿轮旋转，液体分两路在齿轮与壳体之间被齿轮推动前进，送到排液腔，在排液腔中两齿轮逐渐啮合，容积减少，齿轮间的液体被挤压至排液口。齿轮每旋转一圈，排出的液体的体积是一定的，通过测算齿轮计量泵的转速，从而得到不锈钢齿轮泵的流量。
