侧装式液位计，侧装磁性翻板液位计结构和原理

来源：上海瓷熙仪器仪表有限公司发布时间：2019-11-04 07:13:54

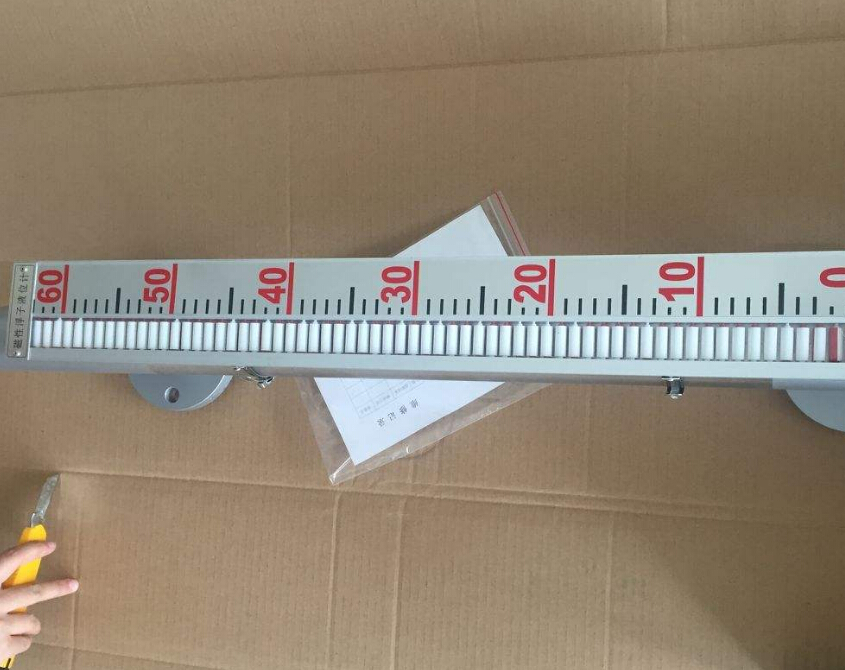

　　侧装式液位计，液位计依据浮力基本原理和磁性藕合功效研发而成。当被测器皿中的液位升降机时，液位计核心管中的浮子随之升降机，浮子内的永久性磁钢根据磁藕合传送到当场指示仪，驱动器红、白翻柱旋转，当液位上升，翻柱伴随着液位的高宽比变为红色，当液位降低，翻柱由红色变为乳白色。

　磁性部位变送器由液位传感器和变换控制模块构成。改变送器的控制器以捆缚的方式固定不动在UQC磁性浮球液位计的双回路供电管的两侧，使其处在液位计同一电磁场系统软件中，当磁性浮子随液位左右挪动时，相匹配液位部位的干簧管推动变阻器转化成二线制4~20mADC规范数据信号輸出

　　所述的部位变送器和警报电源开关輸出的数据信号可便捷的与各种仪表盘配套设施应用，进而做到操纵，调整，显示信息及警报的目地。

　　特点

　　测量范围：300～8000mm（侧装式：300～4000mm;（顶装式：300～6000mm；（底装式；

　　精确度：10mm

　　工作压力：≤2.5Mpa（普通）

　　≤16Mpa（高压）

　　介质密度：≥0.45g/cm3

　　介质温度：-196～＋400℃

　　介质粘度：≤0.4Pa·S，对于粘度大的介质或温度低时易结晶的介质，可根据用户要求选用加热型夹套式液位计。连接法兰：采用化工部新颁布的HG20592～20635－97法兰标准。
